AT24C16是ATMEL公司推出的一款EEPROM（電可擦寫可編程只讀存儲器），它常用來存放硬件設置數據，多用于數據存儲、電話卡和校園卡等。其同系列產品還有AT24C01A/02/4/08A等，AT24C為系列號，數字為K位容量，如AT24C01A是存儲容量為1Kb的EEPROM。

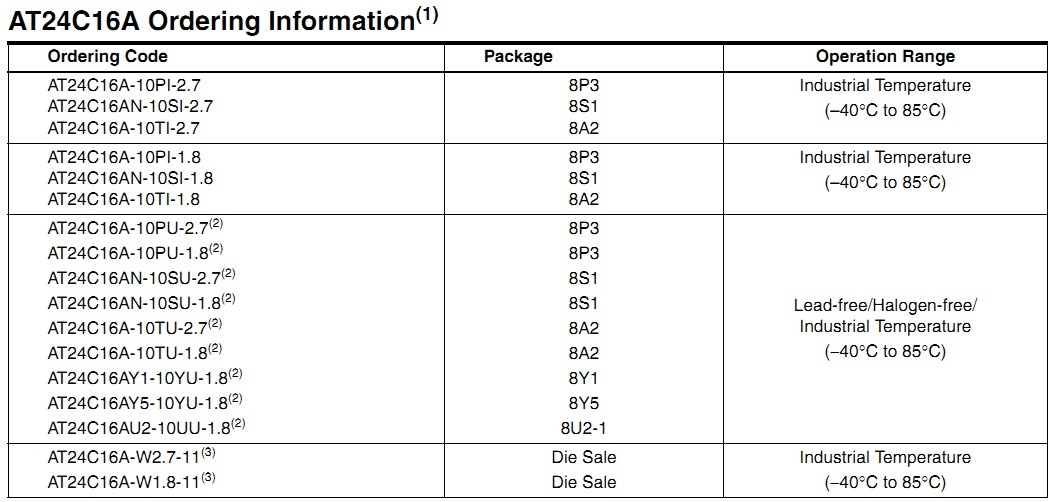

AT24C16的采購信息如下：

AT24C16的主要功能特性包括：

1、  Two-wire serial interface

2、  Schmitt Trigger, Filtered Inputs for Noise Suppression

3、  Bidirectional Data Transfer Protocol

4、  100 kHz (1.8V) and 400 kHz (2.7V, 5V) Compatibility

5、  Write Protect Pin for Hardware Data Protection

6、  8-byte Page (1K, 2K), 16-byte Page (4K, 8K, 16K) Write Modes

7、  Partial Page Writes Allowed

8、  Self-timed Write Cycle (5 ms max)

9、  High-reliability

-Endurance: 1 Million Write Cycles

-Data Retention: 100 Years

10、Automotive Grade and Lead-free/Halogen-free Devices Available

11、8-lead PDIP, 8-lead JEDEC SOIC, 8-lead MAP, 5-lead SOT23, 8-lead TSSOP and 8-ball dBGA2 Packages

12、Die Sales: Wafer Form, Waffle Pack and Bumped Wafers

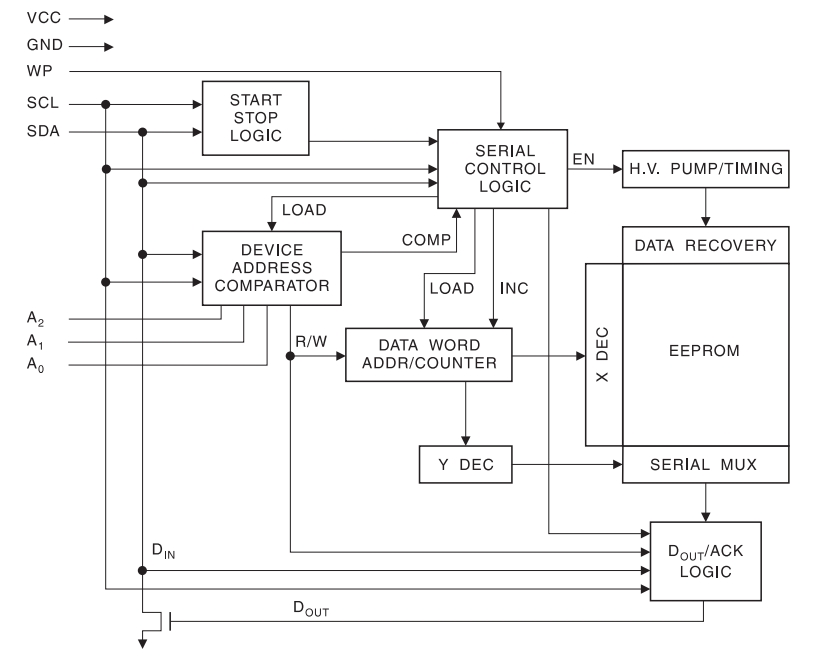

AT24C16的功能框圖如下：

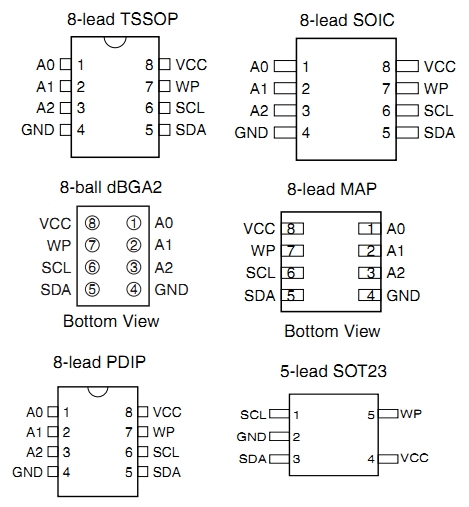

AT24C16的管腳圖如下：
