RTL8211E應用(四)之應用電路原理圖電源部分設計

RTL8211E應用主要包括電源部分設計、MDI接口設計、RGMII接口設計以及接口管理設計等四部分組成,小編針對各部分具體應用做分解整理,如有不正確之處,歡迎指正。桑尼奇孫生:18576699326QQ:2335804557更多詳情)。

一、RTL8211E電源部分設計

RTL8211E的電源主要由3.3V1.05V兩個電源組成,接入外部電源為3.3V,并通過自身的switching regulator形成1.05V電源或者從外部電源引入。這兩組電源主要為芯片運行以及GMIIMDIIO接口驅動提供電源。如下則為RTL8211ERTL8211EG的電源引腳說明。

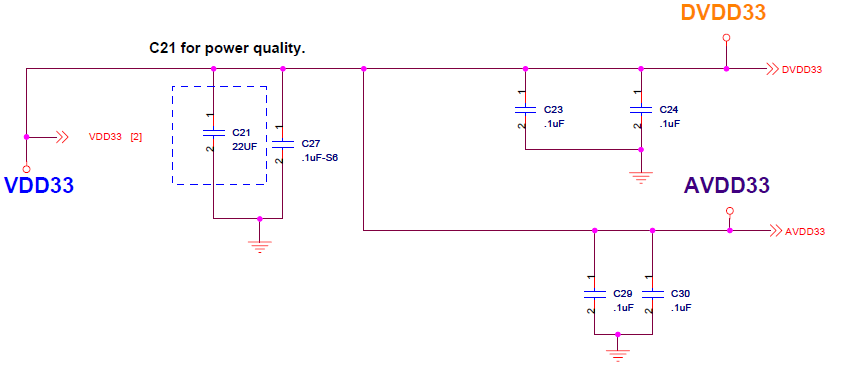

RTL8211E3.3V電源由外部電源VDD33引入,并通過去耦電容C21的過濾,形成芯片的數字3.3V電源DVDD33及模擬3.3V電源AVDD33。如下圖,其中C21對電源質量影響比較大。

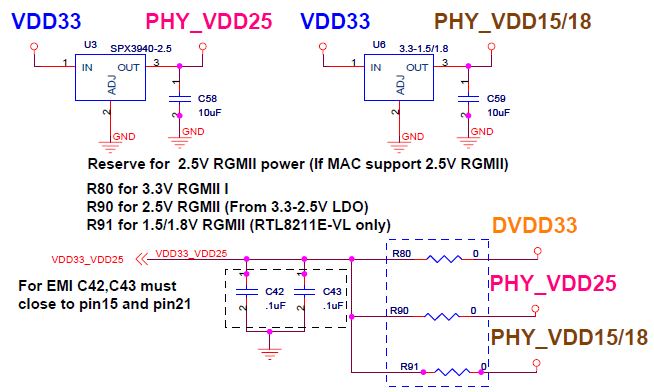

RTL8211E/RTL8211EGGMII/RGMII電源則是3.3V電源經由一顆2.5V/1.8V/1.5V的低壓差穩壓LDO進行電壓轉換形成,其中3.3V2.5V針對RTL8211E-VB-CG/RTL8211EG-VB-CG,而1.8V1.5V則是針對RTL8211E-VL-CG的低電壓RGMII接口。具體電路如下:

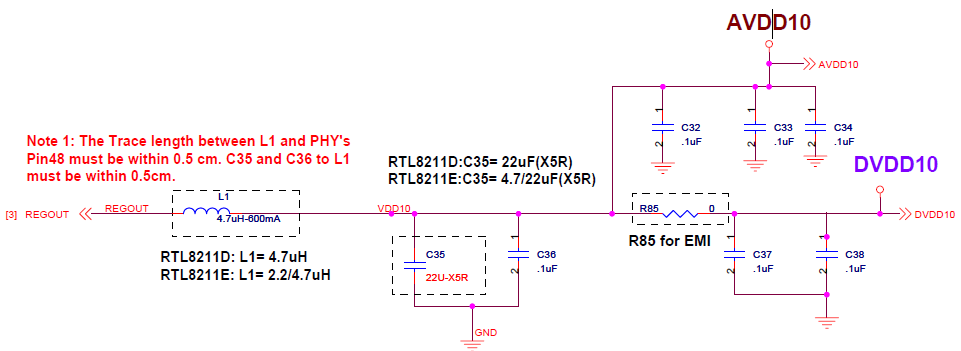

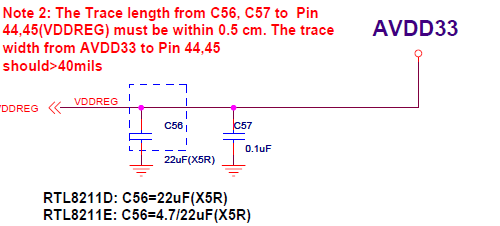

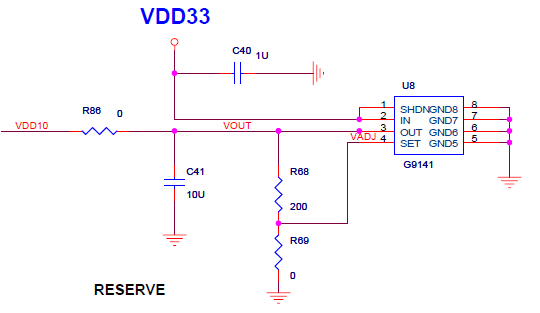

對于接口管理應用1.05VIO驅動電源,則是通過芯片自身的switching regulator轉換或通過一個外接LDO進行轉換,如果采用自身的regulator轉換,則是3.3V模擬電源通過去耦電容接入芯片,另外通過外接一個電感以及一些小容值去耦電容形成模擬或數字1.05V電源。

具體電路如圖

image   imageimage

需注意的是:switching regulator只能給芯片自身的AVDD10DVDD10供電,不能給其它外部電路供電。
