RTL8211E應用(三)之PCB布線注意事項

以太網信號屬于頻率較高的數字信號傳輸,以太網芯片的布線好壞直接影響網絡信號質量,合理的PCB布線至關重要。小編以于RTL8211E,RTL8211EG為例,對其設計過程中布線應注意事項做了一下梳理。如有不當之處歡迎指正,桑尼奇孫生:18576699326QQ:2335804557。更多詳情

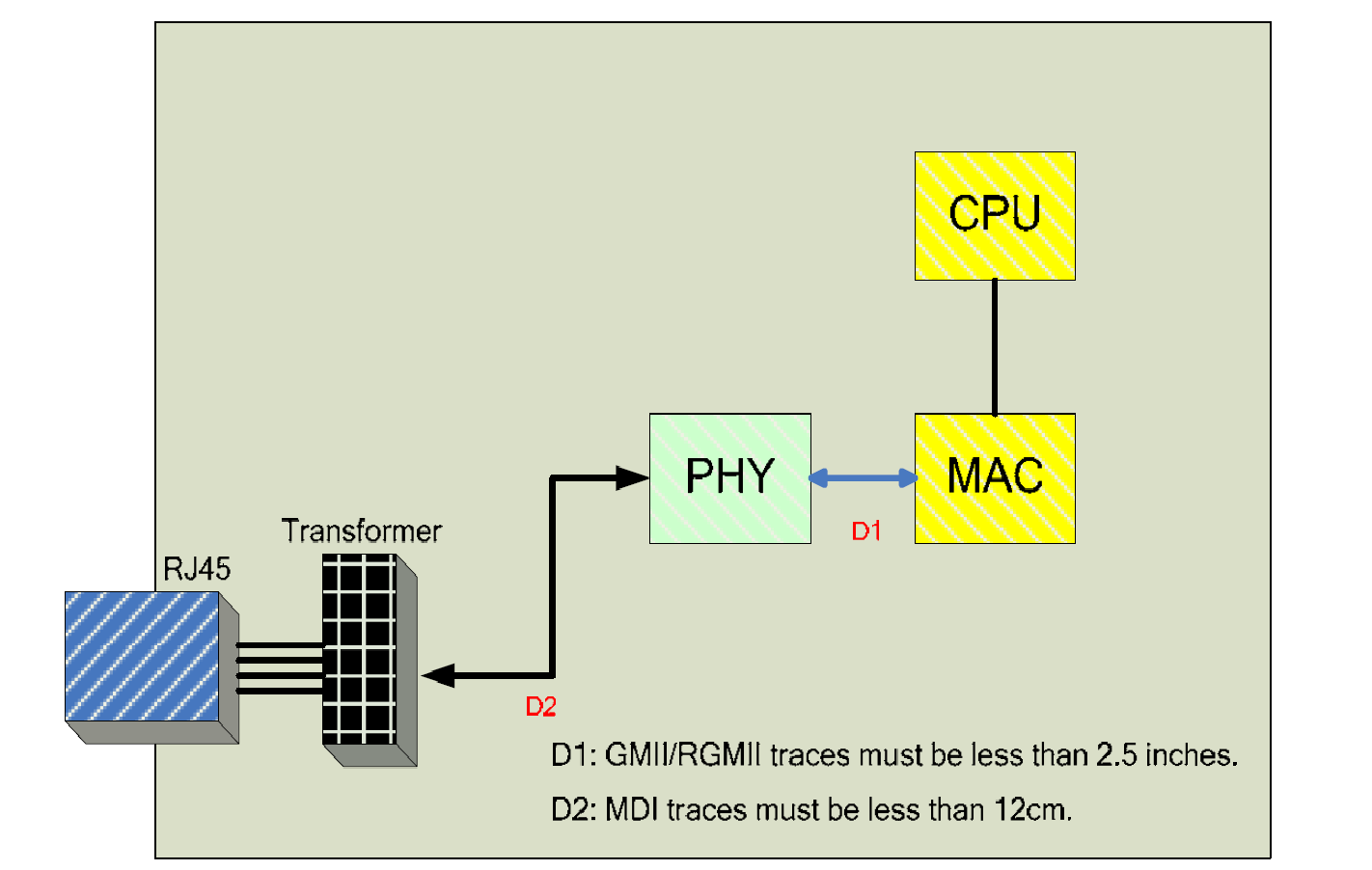

為了達到布線優化,需要注意以下事項。首先是各個元器件之間的距離。PHY離開MAC的距離最好不要不超過2.5 inchesPHY與變壓器之間的距離盡量不要超過300px

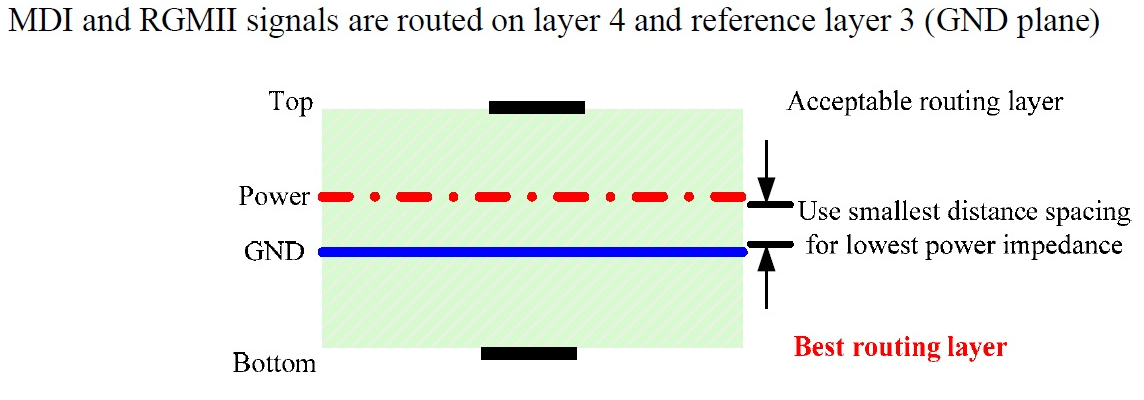

疊層的安排,建議如果四層板的情況下,可以按照以下的疊層安排。走線以地層作為參考,其次可以以power層作為參考。

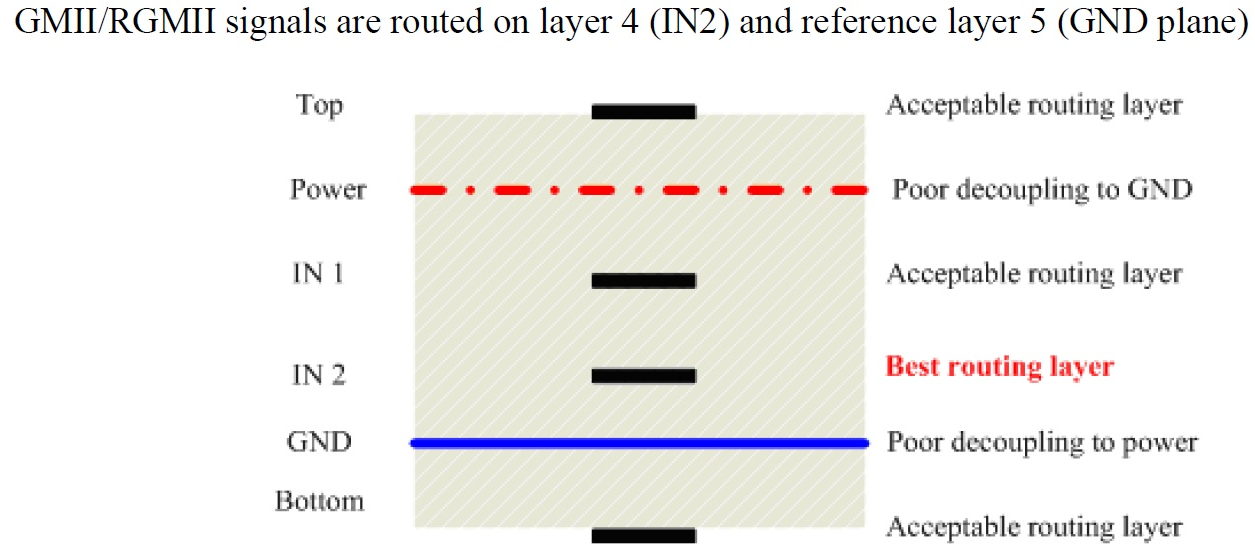

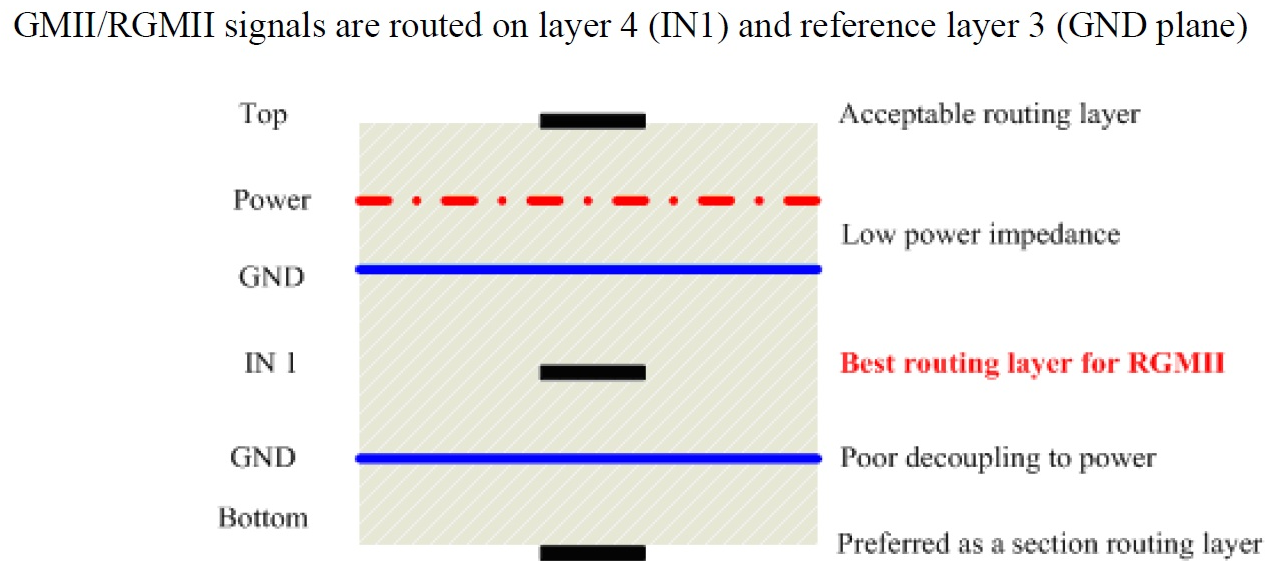

如果布線考慮六層板,可以按照以下兩種疊層結構來布線。



關鍵型號的處理。

Rx clock信號:

1,  布線盡量短。

2,  布線盡量不要跨越不同層,盡量減少過孔最小過孔和層的改變。

3,  放置過濾網絡器件以減少EMI影響。過濾網絡如下圖所示:


MDI信號的處理

1,  注意阻抗的處理,MDI的阻抗在共模情況下為50歐姆,在差分的情況下為100歐姆。

2,  MDI信號布線距離盡量小,最大不超過300px

3,  差分對之間的距離不得小于30mil以減少串擾。

4,  在差分線對上盡量不使用過孔。

5,  差分線上盡量不穿越不同的電源層。
