PCA9517

PCA9517


這種雙通道雙向I2C緩沖器工作在2.7 V5.5 VPCA9517是一個BiCMOS集成電路用于I2CSMBus總線系統。它也可以在混合模式應用低電壓(0.9 V)和高電壓(2.7 V5.5 V)之間提供雙向電壓電平轉換(上翻/下翻)。這種裝置能使能I2C總線和可擴展類似總線系統,甚至在不降低性能的情況下實現水平轉移。

PCA9517緩沖器在I2C總線上有串行數據(SDA)和串行時鐘(SCL)信號,從而使兩條總線400 pF的總線電容連接在一個I2C總線應用。這種裝置也可以用于分離兩部分的總線電壓和電容。

PCA9517有兩種類型的驅動器:A側驅動器和B側驅動器。所有的輸入和I/O口的過電壓耐受5.5 V,即使該設備是無動力(VCCB/或:VCCA= 0 V)。

PCA9517不支持的時鐘伸展和中繼器仲裁。QQ: 1762516767Tel:18675554078原裝現貨,歡迎交流。更多詳情



PCA9517的主要功能特性包括以下:

1. 雙通道的雙向緩沖器

2. I2CSMBus總線兼容

3. A側工作電源電壓范圍為0.9 V5.5 V

4. B側工作電源電壓范圍為2.7 V5.5 V

5. 電壓電平轉換從0.9 V5.5 V2.7 V5.5 V

6. 規格和功能置換

7. 高電平使能輸入

8. I2C I/O口開漏輸出

9. 5.5 V耐壓的I2C和使能輸入支持混合模式信號操作

10.無鎖定操作

11.可容納標準模式和快速模式I2C設備和多個主設備

12.關閉高阻抗I2C引腳

13.400 kHz的快速I2C總線

14.閉鎖性能超過100毫安每JESD 78II

15.ESD保護超過JESD 22

2000-V 人體模型 (A114-A)

200-V 機器模型(A115-A)

1000-V 帶電器件模型(C101)

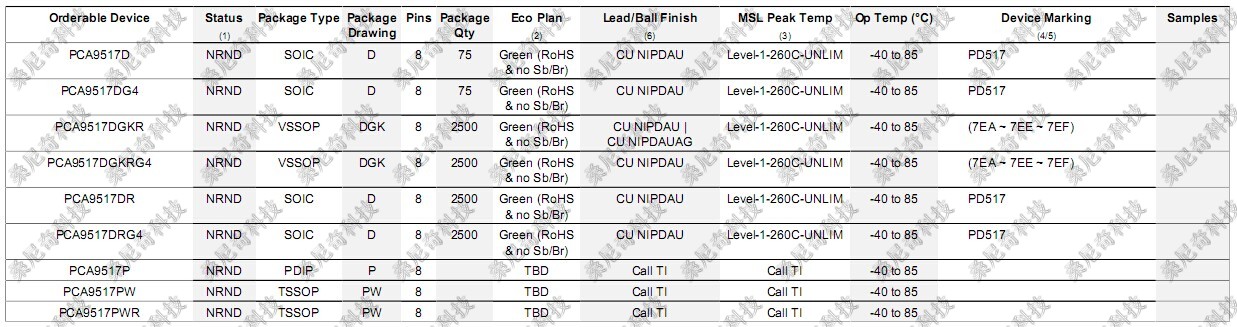

PCA9517采購信息如下:



PCA9517封裝信息如下:

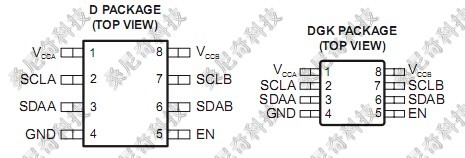

PCA9517的管腳圖如下:

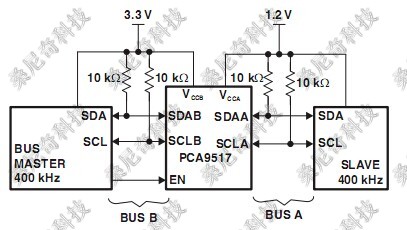

PCA9517典型應用電路圖如下:




(以上信息由深圳市桑尼奇科技有限公司提供)
