BQ24133RGYR





BQ24133RGYR

BQ24133RGYR是德州儀器(TI)推出的一款同步開關模式鋰離子-鋰聚合物獨立電池充電器,它主要為平板電腦、上網本、車用電腦、便攜式數據采集終端、便攜式打印機、醫療診斷設備及后備電源系統等設備提供高精準電源管理。其同系列產品有BQ24170BQ24171BQ24171等。QQ:1762516767 18675554078,原裝現貨,歡迎交流。更多詳情



適當的排線方式能減小高頻電流傳輸回路,能有效抑制電磁輻射和高頻共振問題,以下為BQ24133RGYR布線規則:

1、  盡可能將電容器靠近布置在PVCC電源和接地旁邊并用最短的銅跡線連接;

2、  盡可能近地將感應器終端靠近布置在SW終端旁邊,在保證有足夠寬銅跡線傳輸充電電流的情況下盡可能減小銅跡線區域,此處連接注意避免使用多層;

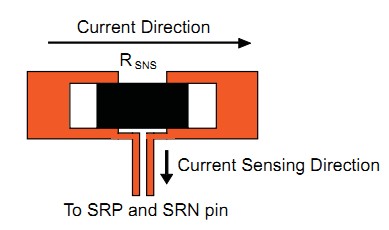

3、  充電電流檢測電阻應放置在輸出感應器右邊;

4、  將輸出電容靠近放置于輸出檢測電阻和接地旁邊。

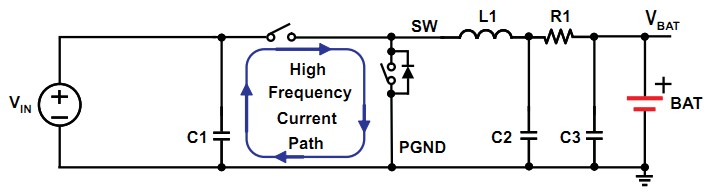

具體布線及高頻電流通路示意圖如下:




 (以上信息由深圳桑尼奇科技有限公司提供)
