ACT8846QM468-T

ACT8846是美國技領半導體（active-semi）推出的一款性能優異的電源管理芯片， RK3066/RK3188方案上有采用此顆ic。該芯片集成了多個電源功能芯片（如：DC/DC壓降穩壓芯片、低壓差線性穩壓器等），它支持所有I2C系列端口，具有多種睡眠模式、軟/硬重啟功能及熱保護等功能。其主要應用于平板電腦、移動上網終端、電子書應用、導航設備、智能手機等。QQ:1762516767 18675554078，原裝現貨，歡迎交流。（更多詳情）

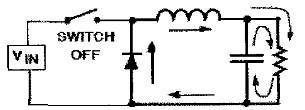

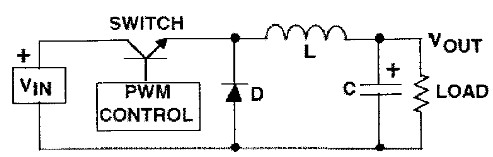

圖1  DC/DC壓降穩壓芯片切換開關產生的電路回路示意圖

DC/DC壓降穩壓芯片一般有著高的開關頻率和大的峰值電流，所以該芯片的布線一直是PCB設計的重點以減小電磁干擾，DC/DC壓降穩壓芯片切換開關產生的電路回路示意圖，如圖1所示。對于集成有DC/DC穩壓芯片的ACT8846QM468-T也不例外，以下為ACT8846QM468-T布線需注意事項：

（1）DC/DC壓降穩壓芯片端口REG1, REG2, REG3, REG4的輸入電容需盡可能近地放置在芯片旁邊。

（2）電感、輸入輸出濾波電容需盡可能近地相連，且應盡可能采用短而寬的跡線。

（3）每個穩壓器的電源回路都應接地，同時應采用多通道接地。

（4）每個穩壓器的輸出結點應盡可能近地與響應OUTx相連以減少噪聲進入信號。

 (以上信息由深圳市桑尼奇科技有限公司提供)
