AXP209

        AXP209 是高度集成的電源系統管理芯片,針對單芯鋰電池(鋰離子或鋰聚合物)且需要多路電源轉換輸出的應用,提供簡單易用而又可以靈活配置的完整電源解決方案,充分滿足目前日益復雜的應用處理器系統對于電源精確控制的要求。QQ:1762516767 18675554078,原裝現貨,歡迎交流。更多詳情

AXP209 集成了一個自適應的USB-Compatible PWM 充電器,路降壓轉換器(Buck DC-DC converter)路線性穩壓器(LDO),電壓/電流/溫度等多路12-Bit ADC,以及路可配置的GPIO。為保證電源系統安全穩定,AXP209 還整合了過/欠壓(OVP/UVP)、過溫(OTP)、過流(OCP)等保護電路。

AXP209的主要功能特性包括以下:

電源管理 (IPS)

寬輸入電壓范圍:2.9V~6.3V (AMR-0.3V~11V)

可配置的高效智慧電能平衡“IPS?”系統

自適應USB(支持USB3.0)或交流適配器

限壓限流 (4.4V/900mA/500mA/100mA)

電池通路的等效內阻小于75mΩ

全集成PWM 充電器 (PWM Charger)

最大充電電流可達1.8A

支持電池溫度監測

全面支持USB 充電(含3.0),符合規范要求

充電精度高,誤差小于0.5%

支持4.1V/4.15V/4.2V/4.36V 等多種電池

自動進行充電流程控制

可直接驅動LED 指示充電狀態

根據系統負載情況自動調節充電電流

備用電池 (Backup Battery)

可接受備用電池輸入供給RTC 模塊

支持備用電池充電,可設置充電電流

路同步降壓轉換器 (DC-DC)

DC-DC2:可在0.7-2.275V 之間調節,25mV/step, 驅動能力1.6A, 支持VRC

DC-DC3:可在0.7-3.5V 之間調節,25mV/step, 驅動能力1.2A

路線性穩壓器 (LDO)

LDO130mA,始終有效

LDO2:低噪聲LDO,1.8V~3.3V 可調節,100mV/step, 驅動能力200mA

LDO30.7-3.5V 可調節, 25mV/step, 驅動能力200mA

LDO4:低噪聲LDO,1.8V~3.3V 可調節,100mV/step, 驅動能力200mA

LDO5:低噪聲LDO, 1.8-3.3V 可調節,100mV/step, 驅動能力50mA

定時器 (Timer)

7bit Timer,定時范圍1~127 分鐘

Timer 中斷輸出

信號采集系統 (Signal Capture)

內建12 12 Bit ADC

接受路外部信號輸入

提供電池和外部輸入電源的電流電壓數據

內建高精度庫侖計及Fuelgauge 系統

提供豐富的電源管理信息,如瞬時耗電(mA or mW),剩余電池電量(% or mAh),充電狀態(%) 和剩余電池使用時間或充電時間等

兩級低電警告及保護

提供芯片溫度數據

應用處理器接口 (Host Interface)

Host 可以通過TWSI 接口進行數據交換

可以靈活配置的中斷及休眠管理

靈活的管腳功能設置,多路GPIO 可分別設置為IO、ADC 等功能

內置可配置計時器

提供12 組寄存器,可用于系統關機時的數據保存

系統管理(System Management)

支持軟復位和硬復位

支持軟關機和硬關機

支持外部觸發源喚醒

支持輸出電壓監測、自診斷功能

輸出PWROK,用于系統復位或關機指示

外部電源檢測(插入/移除/驅動能力不足)

所有輸入輸出都支持軟啟動

/欠壓保護 (OVP/UVP)

過流保護 (OCP)

過溫保護 (OTP)

支持OTG VBUS 電源狀態設置/監測

高整合度(Fully Integration)

內部產生高精度參考電壓(0.5%

內置MOSFET

可定制時序和輸出電壓

解密模塊 (Decryption)

128bit OTP 密碼存儲

動態實時解密算法

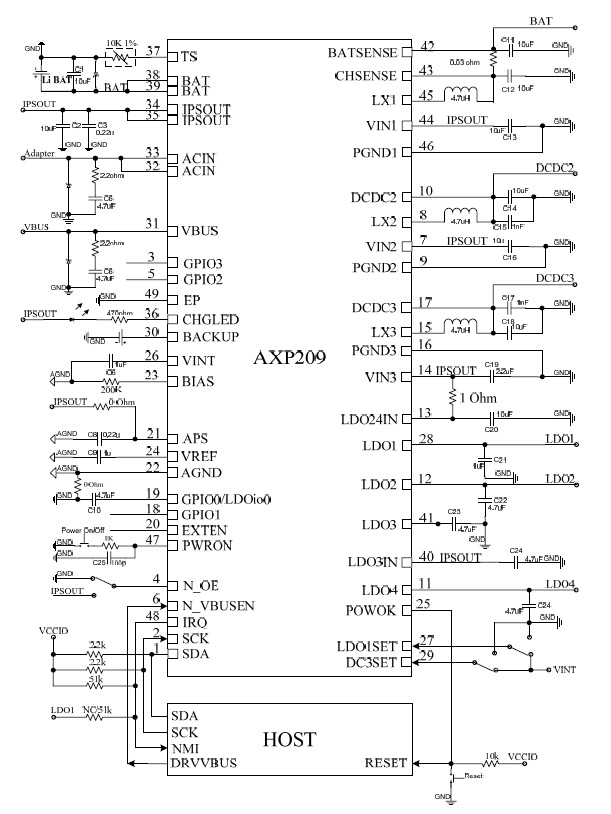

 AXP209的應用框圖如下:

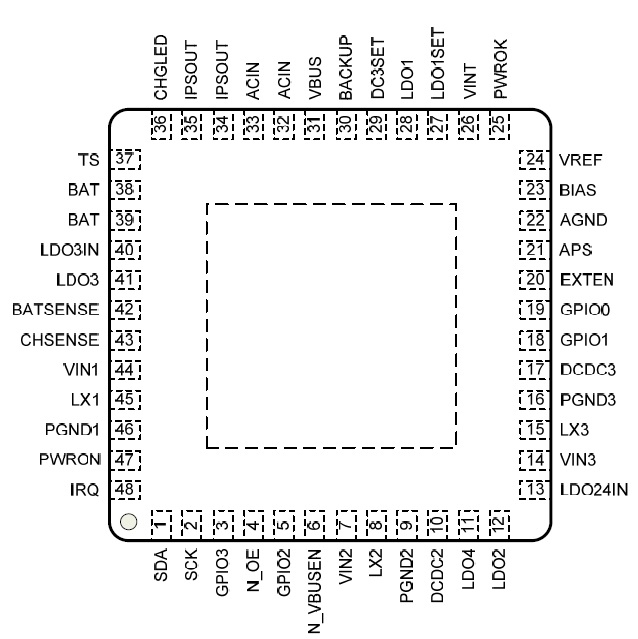

AXP209的管腳信息如下:


(以上信息由深圳桑尼奇科技有限公司提供)
