CS1621 是無錫中微愛芯一款128點陣式存儲映射多功能 LCD 驅動電路。CS1621的 S/W 結構特點，使它適合點陣式 LCD 顯示，包括 LCD 模塊和顯示子系統，CS1621 具有節電功能。用在額溫槍等產品上

如有需要技術支持和索樣，請按以下方式聯系桑尼奇戴女士QQ：2290359330 手機：13418831645，原裝現貨，歡迎交流。（更多詳情）

CS1621的特征描述：

工作電壓范圍：2.4V~5.2V

內部256KHzRC 振蕩器

外部32KHz晶振或256KHz頻率輸入

可以選擇 1/2 或 1/3 偏置和 1/2、 1/3 或 1/4 占空比LCD 顯示

具有關機指令，可以減少損耗

內部時基發生器和WDT看門狗定時器

八個時基/WDT 時鐘的時鐘源

32×4LCD 驅動器 內部32×4bit 顯示 RAM

四路串行接口

內部LCD 驅動頻率源

可用指令控制操作，數據模式和命令模式指令

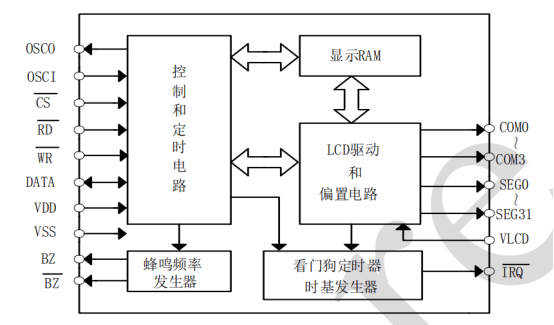

CS1621的功能框圖如下：

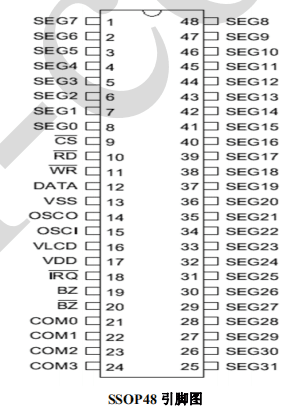

CS1621的封裝圖如下：

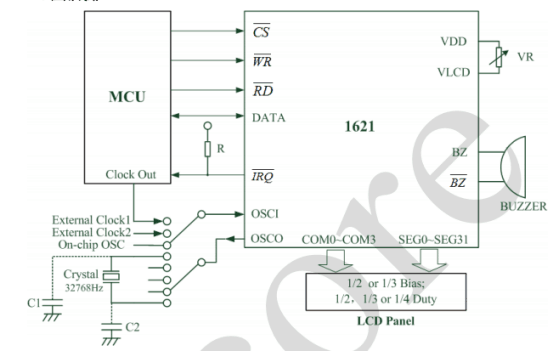

CS1621的典型應用圖如下：

如有對此感興趣的客戶可聯系桑尼奇科技索取資料并試樣，桑尼奇科技長期配套現貨供應，并可提供設計參考及技術支持等服務。如需了解更多信息按以下方式聯系戴女士QQ：2290359330 手機：13418831645
