LM324系列器件是帶有真差動輸入的運算放大器，具有真正的差分輸入。與單電源應用場合的標準運算放大器相比，它們有一些顯著優點。該放大器可以工作在低到3.0伏或者高到32伏的電源下，靜態電流為MC1741的靜態電流的五分之一。共模輸入范圍包括負電源，因而消除了在許多應用場合中采用外部偏置元件的必要性。目前主要用在血氧儀，額溫槍，小家電等產品上。

LM324主要特性：

　　短路保護輸出

　　真正的差分輸入級

　　單電源供電：3.0 V至32 V（LM224、LM324、LM324A）

　　低輸入偏置電流：100 nA最大值（LM324A）

　　每個封裝有4個放大器

　　內部補償

　　共模范圍擴展至負電源

　　行業標準的引腳分配

　　輸入端的ESD鉗位提高了可靠性，且不影響器件工作

　　提供無鉛封裝

LM324四運放的應用

LM324是四運放集成電路，它采用14腳雙列直插塑料封裝，外形如圖所示。它的內部包含四組形式完全相同的運算放大器，除電源共用外，四組運放相互獨立。

　　每一組運算放大器可用圖1所示的符號來表示，它有5個引出腳，其中“+”、“-”為兩個信號輸入端，“V+”、“V-”為正、負電源端，“Vo”為輸出端。兩個信號輸入端中，Vi-（-）為反相輸入端，表示運放輸出端Vo的信號與該輸入端的相位相反;Vi+（+）為同相輸入端，表示運放輸出端Vo的信號與該輸入端的相位相同。

由于LM324四運放電路具有電源電壓范圍寬，靜態功耗小，可單電源使用，價格低廉等優點，因此被廣泛應用在各種電路中。下面介紹其應用實例。

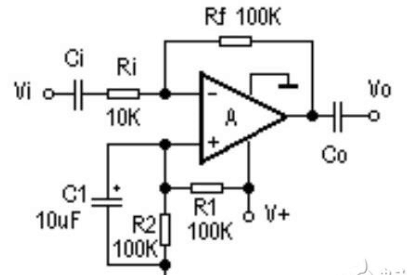

　　反相交流放大器

電路見附圖。此放大器可代替晶體管進行交流放大，可用于擴音機前置放大等。電路無需調試。放大器采用單電源供電，由R1、R2組成1/2V+偏置，C1是消振電容。

電路的電壓放大倍數Av也僅由外接電阻決定：Av=1+Rf/R4，電路輸入電阻為R3。R4的阻值范圍為幾千歐姆到幾十千歐姆。

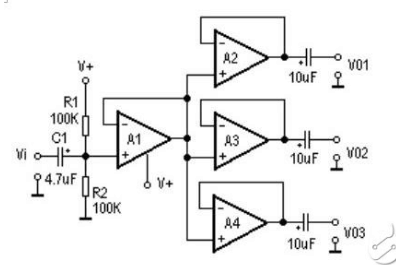

　　交流信號三分配放大器

　　此電路可將輸入交流信號分成三路輸出，三路信號可分別用作指示、控制、分析等用途6孕藕旁吹撓跋旒　R蛟朔臕i輸入電阻高，運放A1-A4均把輸出端直接接到負輸入端，信號輸入至正輸入端，相當于同相放大狀態時Rf=0的情況，故各放大器電壓放大倍數均為1，與分立元件組成的射極跟隨器作用相同。

R1、R2組成1/2V+偏置，靜態時A1輸出端電壓為1/2V+，故運放A2-A4輸出端亦為1/2V+，通過輸入輸出電容的隔直作用，取出交流信號，形成三路分配輸出。

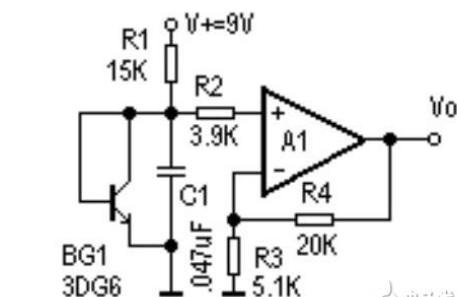

　　測溫電路

見附圖。感溫探頭采用一只硅三極管3DG6，把它接成二極管形式。硅晶體管發射結電壓的溫度系數約為-2.5mV/℃，即溫度每上升1度，發射結電壓變會下降2.5mV。運放A1連接成同相直流放大形式，溫度越高，晶體管BG1壓降越小，運放A1同相輸入端的電壓就越低，輸出端的電壓也越低。

這是一個線性放大過程。在A1輸出端接上測量或處理電路，便可對溫度進行指示或進行其它自動控制。

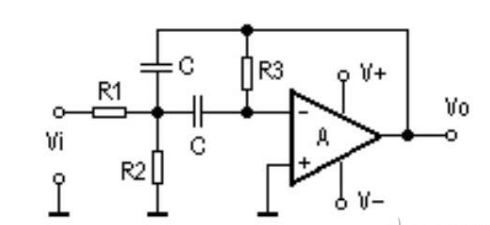

　　有源帶通濾波器

　　許多音響裝置的頻譜分析器均使用此電路作為帶通濾波器，以選出各個不同頻段的信號，在顯示上利用發光二極管點亮的多少來指示出信號幅度的大小。這種有源帶通濾波器的中心頻率，在中心頻率fo處的電壓增益Ao=B3/2B1，品質因數 ，3dB帶寬B=1/（п*R3*C）也可根據設計確定的Q、fo、Ao值，去求出帶通濾波器的各元件參數值。R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。上式中，當fo=1KHz時，C取0.01Uf。此電路亦可用于一般的選頻放大。

此電路亦可使用單電源，只需將運放正輸入端偏置在1/2V+并將電阻R2下端接到運放正輸入端既可。

　　比較器

當去掉運放的反饋電阻時，或者說反饋電阻趨于無窮大時（即開環狀態），理論上認為運放的開環放大倍數也為無窮大（實際上是很大，如LM324運放開環放大倍數為100dB，既10萬倍）。此時運放便形成一個電壓比較器，其輸出如不是高電平（V+），就是低電平（V-或接地）。當正輸入端電壓高于負輸入端電壓時，運放輸出低電平。

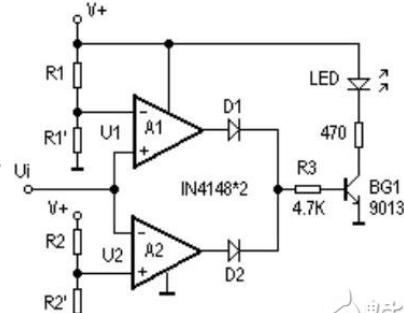

附圖中使用兩個運放組成一個電壓上下限比較器，電阻R1、R1ˊ組成分壓電路，為運放A1設定比較電平U1;電阻R2、R2ˊ組成分壓電路，為運放A2設定比較電平U2。輸入電壓U1同時加到A1的正輸入端和A2的負輸入端之間，當Ui 》U1時，運放A1輸出高電平;

　　若選擇U1》U2，則當輸入電壓Ui越出［U2，U1］區間范圍時，LED點亮，這便是一個電壓雙限指示器。

　　若選擇U2 》 U1，則當輸入電壓在［U2，U1］區間范圍時，LED點亮，這是一個“窗口”電壓指示器。

此電路與各類傳感器配合使用，稍加變通，便可用于各種物理量的雙限檢測、短路、斷路報警等。
