74HC4051是一款高速CMOS器件，74HC4051引腳兼容低功耗肖特TTL(LSTTL)系列。74HC4051遵循JEDEC標準no.7A。74HC4051是8通道模擬多路選擇器/多路分配器，帶有3個數字選擇端(S0至S2)，1個低有效使能端(E)，8個獨立輸入/輸出端(Y0至Y7)和1個公共輸入/輸出端(Z)。E為低時，8個開關的其中之一將被S0至S2選中(低阻態)。E為高時，所有開關都進入高阻態，直接無視S0至S2。VCC和GND是數字控制端(S0至S2，E)的供電引腳，74HC4051的VCC至GND范圍為2.0 V~10.0 V。74HC4051的模擬輸入/輸出端(Y0至Y7，Z)在上限VCC和下限VEE之間擺動，VCC-VEE應當不超過10.0 V。作為一個數字多路選擇器/多路分配器，VEE將被連接到GND上(一般是地)。如有需要技術支持和索樣，請按以下方式聯系桑尼奇戴女士QQ：2290359330 手機：13418831645，原裝現貨，歡迎交流。（更多詳情）

74HC4051PW的基本參數：

工作溫度范圍:-55°C to +125°C

針腳數:16

封裝類型:TSSOP

工作溫度最低:-55°C

工作溫度最高:125°C

器件標號:74

開態電阻, Rds(on):40ohm

輸出數:8

輸出電流最大:25mA

邏輯類型:Multiplexer / Demultiplexer

邏輯芯片功能:8-通道模擬多路復用/分解器

邏輯芯片系列:AC

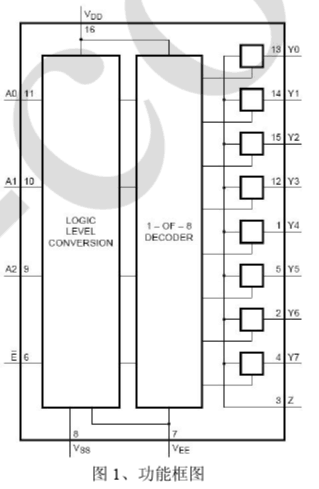

74HC4051PW的功能框圖如下：

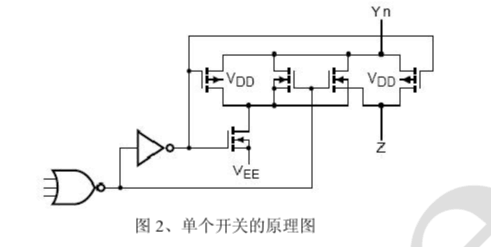

74HC4051PW的原理圖如下：

如有對此感興趣的客戶可聯系桑尼奇科技索取資料并試樣，桑尼奇科技長期配套現貨供應，并可提供設計參考及技術支持等服務。如需了解更多信息按以下方式聯系戴女士QQ：2290359330 手機：13418831645。
