ULN2003是高耐壓、大電流達林頓陳列，由七個硅組成。 ULN2003的每一對達林頓都串聯一個2.7K的基極電阻NPN達林頓管，在5V的工作電壓下它能與TTL和CMOS電路直接相連，可以直接處理原先需要標準邏輯緩沖器來處理的數據。ULN2003工作電壓高，工作電流大，灌電流可達500mA，并且能夠在關態時承受50V的電壓，輸出還可以在高負載電流并行運行。經常在以下電路中使用，顯示驅動，繼電器驅動，照明燈驅動，電磁閥驅動，伺服電機，步動電機驅動等電路中使用。如有需要技術支持和索樣，請按以下方式聯系桑尼奇戴女士QQ：2290359330 手機：13418831645，原裝現貨，歡迎交流。（更多詳情）

ULN2003的基本參數：

模塊配置:7 NPN

電壓, Vceo:50V

集電極直流電流:500mA

直流電流增益hFE:1000

工作溫度范圍:-20°C to +85°C

封裝類型:PDIP

引腳數:16

封裝類型:DIP

晶體管數:7

表面安裝器件:通孔安裝器件標號:2003

最大連續電流, Ic:500mA

芯片標號:2003

輸入電壓最大:30V

輸入類型:5V TTL CMOS

輸出電壓最大:50V

輸出電流最大:0.6A

通道數:7

邏輯功能號:2003

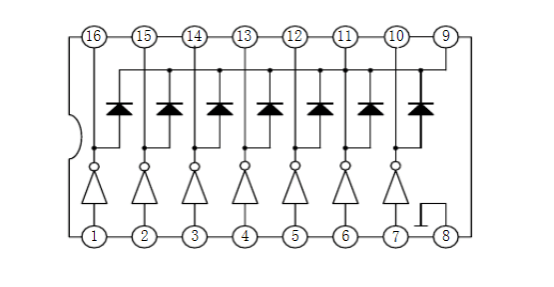

ULN2003的方框圖如下：

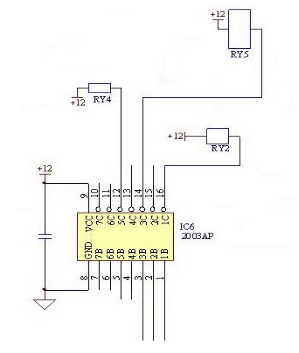

ULN2003的電路圖如下：

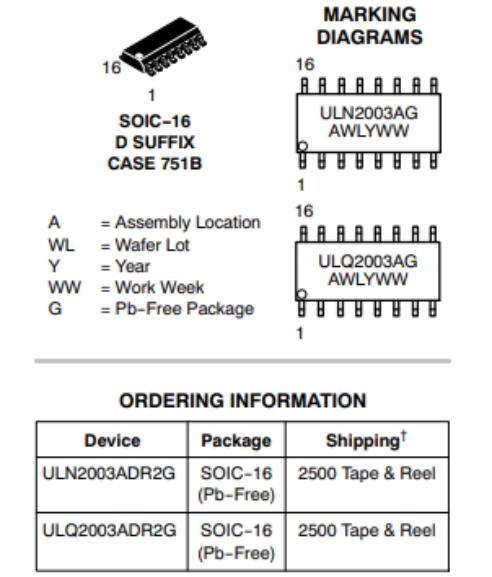

ＵＬＮ2003的封裝圖如下：

如有對此感興趣的客戶可聯系桑尼奇科技索取資料并試樣，桑尼奇科技長期配套現貨供應，并可提供設計參考及技術支持等服務。如需了解更多信息按以下方式聯系戴女士QQ：2290359330 手機：13418831645。
