1.特性

?使用人體模型（HBM），RS232總線終端ESD保護超過±15千伏；

?滿足或超過TIA/EIA232-F和ITU V.28標準的要求；

?使用3V至5.5V VCC電源運行；

?運行速度高達250k bit/s；

?兩個驅動器和兩個接收器；

?低供電電流：典型300μA；

?外部電容器：4×0.1μF；

?接受帶3.3伏電源的5伏邏輯輸入；

?可選高速終端兼容設備（1 Mbit/s）–SN65C3232（–40°C至85°C）–SN75C3232（0°C至70°C）。

2.系統應用

?電池供電系統；

?PDA；

?筆記本電腦；

?掌上電腦；

?手持設備。

3.說明

MAX3232裝置由兩個線路驅動器、兩個線路接收器和一個雙電荷泵電路組成，雙電荷泵電路具有±15kV的ESD保護端子（串行端口連接端子，包括接地）。該裝置滿足TIA/EIA-232-F的要求，并提供異步通信控制器和串行端口連接器之間的電氣接口。電荷泵和四個小的外部電容器允許從一個3V到5.5V的電源運行。這些設備以高達250k bit/s的數據信號速率和最高30V/μs的驅動器輸出轉換速率運行。

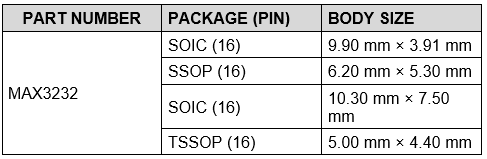

4.封裝信息

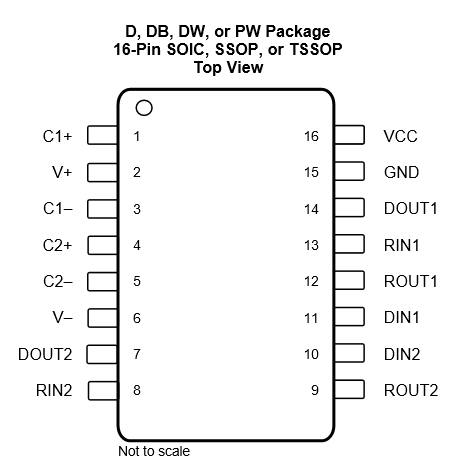

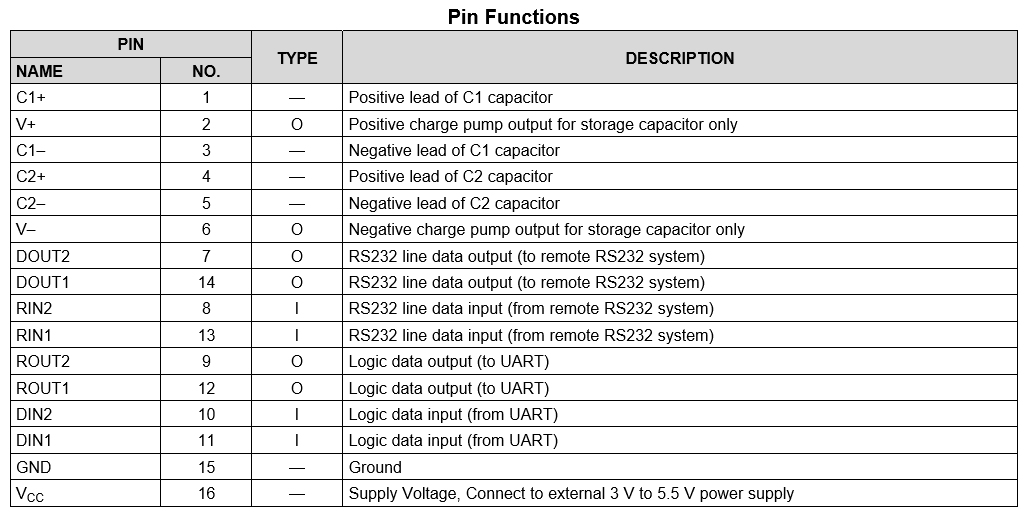

5.管腳圖
