1介紹

MAX3483、MAX3485、MAX3486、MAX3488、MAX3490和MAX3491是用于RS-485和RS-422通信的3.3V低功耗收發器。每個部分包含一個驅動器和一個接收器。MAX3483和MAX3488的特點是轉換率有限的驅動器，它可以將EMI降至最低，并減少因電纜端接不當而引起的反射，允許在高達250kbps的數據速率下進行無錯誤的數據傳輸。部分轉換速率限制的MAX3486傳輸速率高達2.5Mbps。MAX3485、MAX3490和MAX3491以高達10Mbps的速率傳輸。

驅動器受到短路電流限制，并通過將驅動器輸出置于高阻抗狀態的熱關機電路防止過度功耗。接收器輸入具有故障保護功能，確保在兩個輸入均斷路時邏輯高輸出。

MAX3488、MAX3490和MAX3491采用全雙工通信，而MAX3483、MAX3485和MAX3486則采用半雙工通信。

2 特性

*由一個3.3V電源操作-無充電泵

*可與+5V邏輯互操作

*8ns最大偏差（MAX3485/MAX3490/MAX3491）

*無錯誤數據傳輸的轉換速率限制（MAX3483/MAX3488）

*2nA低電流關機模式（MAX3483/MAX3485/MAX3486/MAX3491）

*7V至+12V共模輸入電壓范圍

*允許總線上最多32個收發器

*全雙工和半雙工版本提供

*行業標準75176引腳（MAX3483/MAX3485/MAX3486）

*用于驅動器過載保護的限流和熱關機

3.系統應用

*低功耗RS-485/RS-422收發器

*通信設備

*EMI敏感應用的收發器

*工業控制局域網

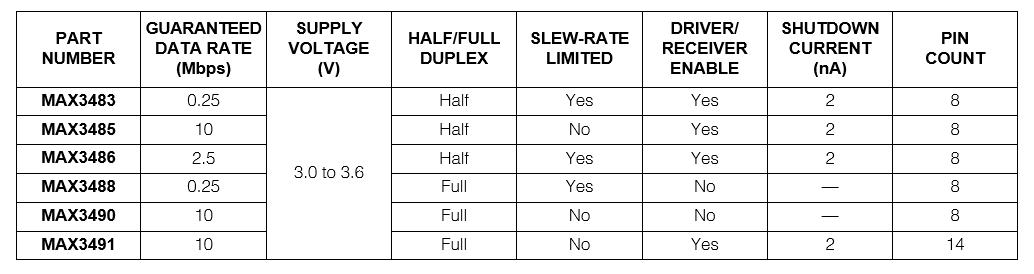

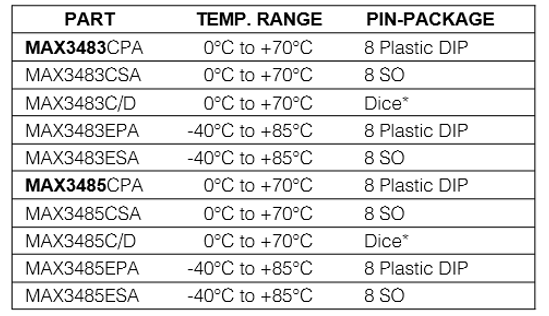

4. 訂購信息
