1介紹

FE8.1是一個非常緊湊的高速4端口USB集線器控制器。它符合USB-IF“通用串行總線規范修訂版2.0”(USB2.0)規范的各個方面，但 one-FE8.1通常將自己作為一個自供電的集線器，而不考慮實際的系統實現。為了實現絕對最小的引腳計數，沒有輸入信號引腳留下來監視本地電源狀態。

FE8.1是一個高度集成、高質量、高性能的USB 2.0 4端口集線器解決方案。它占用空間小，功耗極低，是嵌入式應用和獨立集線器的最佳選擇。

FE8.1的高質量是通過全面的掃描鏈和內置自檢模式的設計測試來保證的，這些模式可以在封裝和測試階段測試所有高、全、低速模擬前端(AFE)組件。

2 特征

?USB 2.0 完全 兼容 AFE 收發器:

---上游端口支持高速速度(480MHz)和全速(12MHz)模式;

---4個下游端口支持高速、全速和低速(1.5MHz)模式;

?集成了上游1.5 KΩ上拉電阻，下游15 KΩ下拉電阻，以及串聯電阻器;

?集成5V 至3.3V及1.8V穩壓器;

?集成電源復位與電源故障檢測電路;

?集成12MHz 振蕩器與反饋電阻和晶體負載電容器;

?12MHz 到480MHz 的集成鎖相環路(PLL);

?單事務轉換程序(單一TT)

   ---一個TT代表所有下游端口;

---可以處理64個周期性的初級 / 分體事務，32個周期性的完整 / 復雜事務，以及6個非周期性事務。

3.封裝

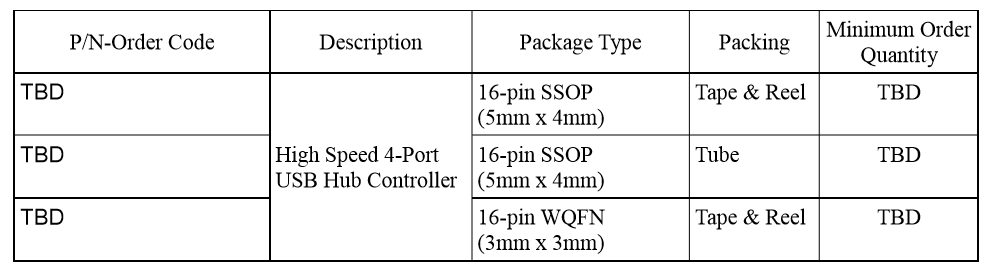

3.1封裝種類

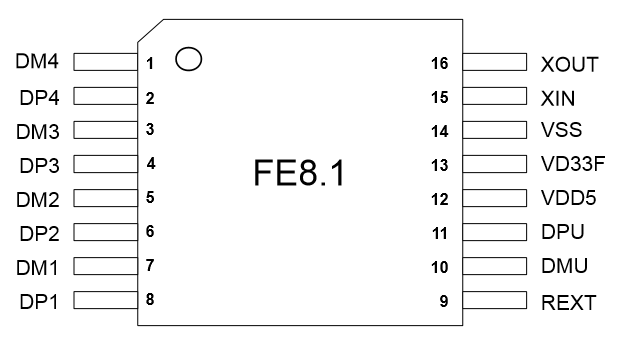

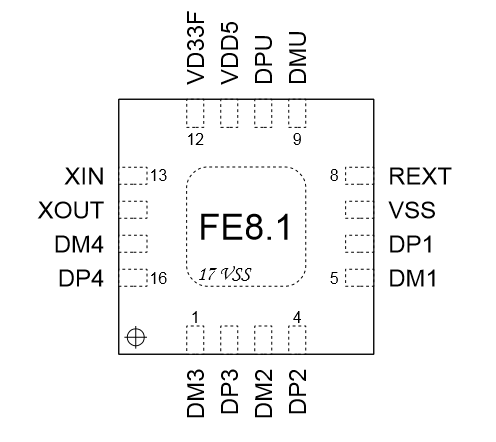

3.2封裝圖示
