1概述

GL850G是Genesys Logic的高級版本集線器解決方案，完全符合通用串行總線規范2.0版。

GL850G嵌入了一個8位RISC處理器來操作控制/狀態寄存器并響應USB主機的請求。GL850G的固件將控制其通用I/O（GPIO）來訪問外部EEPROM，然后向主機響應在外部EEPROM中配置的定制PID和VID內部掩碼ROM中的默認設置在沒有外部EEROM的情況下響應主機。GL850G具有很大的靈活性也具有更復雜的設置，如PID、VID和下游端口數設置，可通過編程外部EEPROM輕松實現。

GL850G的每個下游端口都支持雙色(綠色/琥珀色)狀態LED，指示正常/異常狀態。GL850G還支持電源管理的個人模式和組模式(4個端口作為一個組)。GL850G是一個完整的功能解決方案，它支持單獨/聯合電源管理模式和雙色(綠色/琥珀色)狀態LED。

為了完全滿足成本/性能需求，GL850G提供一個單獨的TT中心解決方案。Genesys Logic還為多個TT集線器解決方案提供GL852，以針對需要更高性能的全/低速設備的系統，如塢站、嵌入式系統等。

*TT (transaction translator)是USB 2.0 hub中的主要流量控制引擎，用于處理上游端口和下游端口之間不平衡的流量速度。

2功能

*兼容2.0版USB規范：

?支持4/3/2下游端口的I / O管腳排列；

?上游端口支持高速(HS)和全速(FS)通訊；

?下游端口支持全速(FS)和低速(LS)通訊；

?1個控制管(端點0,64字節的數據有效負載)和1個中斷管(端點1，1字節數據有效負載)；

?向下兼容1.1版USB規范；

*單片8位微處理器：

-類似RISC的體系結構；

-USB優化指令集的性能:6MIPS @ 12MHz, 64字節RAM, 2K掩碼ROM；

-支持自定義PID，通過讀取外部EEPROM來訪問VID；

-通過讀取外部EEPROM來支持下游端口配置；

*單事務轉換器(STT) ：

- STT對所有下游端口設備共享相同的TT控制邏輯。這是TT最具成本效益的解決方案。多個TT為每個下游端口提供單獨的TT控制邏輯。這是USB2.0 hub一個性能更好的選擇；

*集成USB 2.0收發器；

*每個下游端口支持雙色狀態指示燈，自動和手動模式兼容2.0版USB規范；

*內置上游1.5 k?上拉電阻和下游15 k?下拉電阻；

*為USB信號嵌入匹配電阻器；

*支持單獨和聯合模式的電源管理和下游端口的過流檢測；

*符合總線電源要求；

*支持復合設備自動切換供電和總線電源管理模式(不可拆卸下游端口)的I / O管腳排列；

*支持配置不可移動設備；

*PLL嵌入外部12MHz晶體；

*嵌入5V到3.3V穩壓器；

*低功耗；

*改善輸出驅動器與旋轉率控制，以減少電磁干擾；

*內部電源故障檢測ESD恢復；

*功能完整的48針LQFP封裝；

*通過讀取外部EEPROM支持下游端口配置；

*應用：

-獨立的USB集線器；

- PC主板的USB集線器，筆記本；

- LCD顯示器；

- 任何支持USB集線器功能的復合設備。

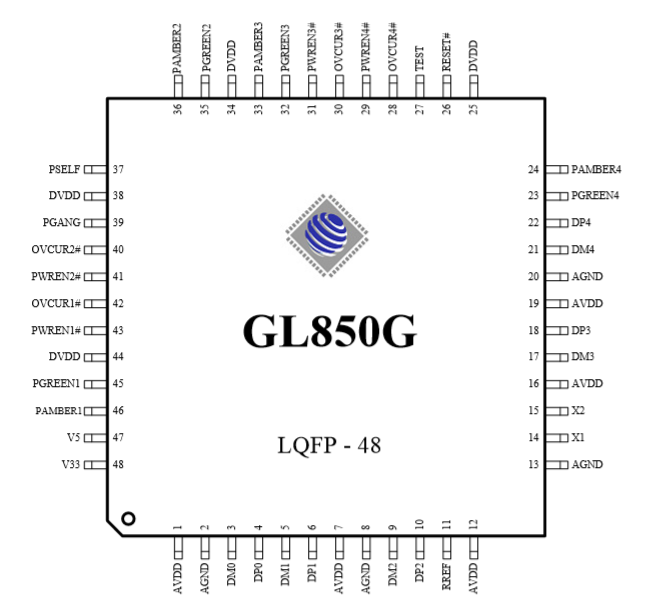

3.管腳圖
