1概述

Realtek公司的RTL8211E-VB-CG/RTL8211E-VL-CG/RTL8211EG-VB-CG是高度集成的以太網收發器，符合10Base、100Base-TX和1000Base-T IEEE802.3標準。他們提供了所有必要的物理層功能，通過CAT.5 UTP電纜傳輸和接收以太網數據包。

RTL8211E-VB（VL）/RTL8211EG-VB采用了最先進的DSP技術和一個模擬前端（AFE），可以通過UTP電纜實現高速數據傳輸和接收。在RTL8211E-VB（VL）/RTL8211EG-VB中實現交叉檢測和自動校正、極性校正、自適應均衡、交叉通話取消、回聲抵消、定時恢復和錯誤校正等功能，以提供10Mbps、100Mbps或者1000Mbps的強大傳輸和接收功能。

MAC和PHY之間的數據傳輸是通過小型千兆媒體獨立接口（RGMII）或千兆媒體獨立接口（GMII）進行的，用于1000Base-T、10Base和100Base-TX。RTL8211E-VB和RTL8211EG-VB支持RGMII/GMII的3.3V或2.5V信號指令。RTL8211E-VL支持RGMII的1.5/1.8V信號指令。

2功能

*符合1000Base-T IEEEE 802.3ab標準

*符合100Base-TX IEEE 802.3u標準

*符合10Base-T IEEEE 802.3標準

*支持RGMII(RTL8211E-VB,RTL8211E-VL,RTL8211EG-VB)

*支持GMII(RTL8211EG-VB)

*支持IEEE 802.3az-2010（節能以太網）

*內置的Wake-on-LAN(WOL)

*支持中斷功能

*支持并行檢測

*交叉檢測和自動校正

*自動極性校正

*支持設備核心電源關閉

*基線漂移校正

*在1000Base-t中可支持120米電纜線

*支持3.3V或2.5V的RGMII/GMII信號傳遞(RTL8211E-VB,RTL8211EG-VB)

*支持1.5V和1.8V的RGMII信號傳遞(RTL8211E-VL)

*支持25/50MHz外部晶體或OSC

*為MAC提供125MHz時鐘源

*提供3個網絡LED燈

*支持下行電源連接

*綠色以太網（僅為1000/100Mbps模式）

*內置開關調節器

*封裝

——48引腳QFN(RTL 8211E-VB,RTL 8211E-VL)

——64引腳QFN(RTL8211EG-VB)

*0.11微米工藝，耗電量非常低

3.系統應用

  *DTV(數字電視)

*MAU(媒體接入單位)

*CNR(通信和網絡立管)

*游戲機

*打印機和辦公機器

*DVD播放器和錄音機

*以太網Hub

*以太網交換機

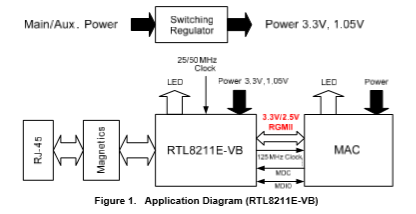

3.1RTL8211E-VB應用圖示

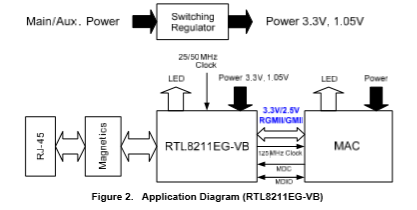

3.2RTL8211EG-VB應用圖示

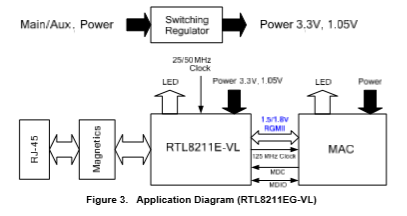

3.3RTL8211E-VL應用圖示
