1概述

GL823K是一個USB 2.0單輪讀卡器控制芯片，可以支持SD/MMC/MSPRO閃存卡。它支持USB 2.0高速傳輸，它在一個芯片上可以控制讀取諸如安全數字卡（SD卡），SDHC卡，迷你SD卡，微SD卡（T-Flash）,多媒體卡（MMC）,RS-MMC卡，微MMC卡，移動MMC卡，記憶棒（MS）,微縮記憶棒（MS Duo）,高速微縮記憶棒（HS MS）,增強記憶棒（MS PRO）,微縮增強記憶棒（MS PRO Duo）,高速微縮增強記憶棒（MS PRO-HG），單片高速微記憶棒等。作為USB 2.0閃存卡讀卡器的單片解決方案，GL 823K符合通用串行總線規范Rev.2.0、USB存儲類規范ver.1.0和多種閃存卡接口規范。

GL823K集成了一個高速8051微處理器和一個高效率的硬件引擎，在USB和閃存卡接口之間實現了最佳的數據傳輸性能。其引腳分配設計適合卡片插座，以提供更容易的PCB布局。在芯片內部，它集成了5V到3.3V的調節器、3.3V到1.8V的MOSFETs電源模塊，實現了片上時鐘源（OCCS）的功能，這意味著不需要外部的12 MHz晶振，從而有效地降低了BOM的總成本。

GL823K實現了USB斷開連接功能，可用于移動電纜/OTG讀取器/PC卡讀取器。

2功能

2.1低功耗

●USB規范合規范

-符合480Mbps通用串行總線規范rev. 2.0；

-符合USB存儲類規范rev. 1.0；

-支持一個設備地址和最多四個端點:控制(0)/批量讀取(1)/批量寫入(2)/中斷(3)。

●集成USB構建塊

-USB2.0收發器宏(UTM)，串行接口引擎(SIE)，內置開機復位(POR)和低壓檢測器(LVD)。

●嵌入式8051微控制器

-運行在60MHz時鐘，每個指令周期12個時鐘；

-嵌入式掩模ROM和內部SRAM。

●安全數字(SD)和多媒體卡 (MMC)

-支持SD規范v1.0 / v1.1 / v2.0 / SDHC (Up to 32GB)；

-與SDXC (Up to 2TB)相匹配；

-支持MMC規范v3.x / v4.0 / v4.1 / v4.2；

-支持1 / 4位數據總線。

●增強記憶棒（MS PRO）/微縮增強記憶棒（MS PRO Duo）/高速微縮增強記憶棒（MS PRO-HG）/ 微記憶棒(M2) ；

-具有記憶棒系列規范的遵從性:MS PRO v1.05, MS PRO HG-duo v1.03, MS Micro (M2) v1.06；

-支持4位數據總線。

●支持SD3.0的boost模式,以達到更好的性能。

●支持非SD卡檢測引腳、非MS插拔引腳設計，節省BOM成本。

●支持非SD寫保護針設計，節省BOM成本。

●支持LED功能，指示電源和接入狀態。

●具有片上時鐘源，不需要12MHz的晶體時鐘輸入。

●片上5V至3.3V和3.3V至1.8V穩壓器。

●片上電源MOSFET，用于提供flash媒體卡電源。

●支持USB斷開記憶卡或手動開關移動電纜/ OTG閱讀器/ PC讀卡器應用。

●具有SSOP16封裝包(150 mil)。

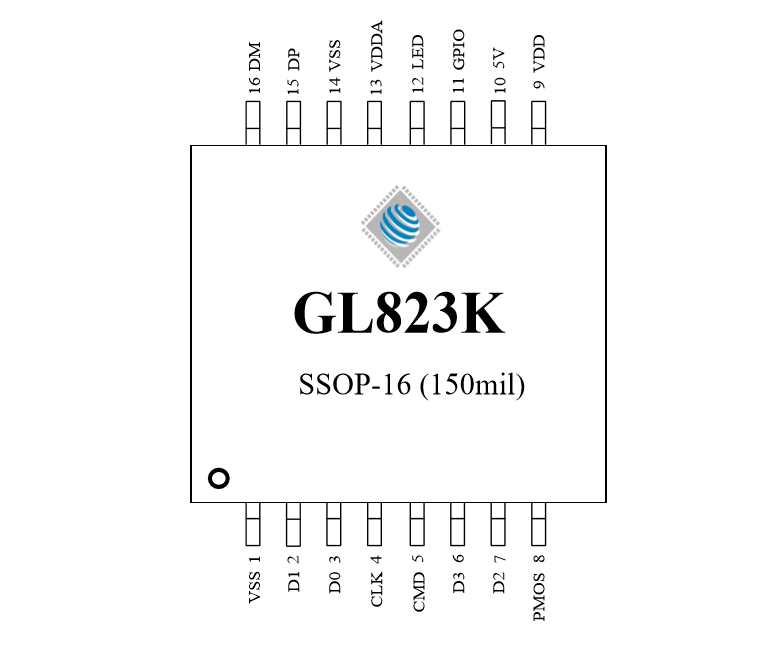

3.外觀
