瑞芯微RV1108A、RK3328、RK3229、RK3128配套 PMU-RK805應用詳解

RK805是瑞芯微(Rockchip)針對便攜式電子產品推出的一款高集成度的電源管理芯片(PMU),它集成有4DC-DC轉換器、3LDO以及I2C接口、RTC,可以程控上電時序,針對一些低成本應用方案,RK805可以減去RTC功能,選擇內置RC晶振方案。目前該款PMU常與瑞芯微主控RV1108A、RK3328RK3229RK3128等搭配使用。具體的應用與功能詳解如下文,歡迎大家指正與交流,桑尼奇孫生:18576699326微信同號,QQ:2335804557!(更多詳情)

RK805的功能特征:

1、輸入電壓范圍:2.7V~5.5V;

2、2MHz的內置DC-DC開關頻率;

3、采用電流模式架構以獲得最佳的瞬態性能;

4、內置軟啟動;

5、高效轉換構架;

6、電源:

-通道1:同步壓降轉換器,最大2.5A

-通道2:同步壓降轉換器,最大2.5A

-通道3:同步壓降轉換器,最大1.5A

-通道4:同步壓降轉換器,最大1.5A

-通道56:低壓差線性穩壓器,最大300mA;

-通道7:低噪、高PSRR線性穩壓器,最大100mA

7、柔性的上電時序控制;

8、封裝:QFN32 4mm*4mm

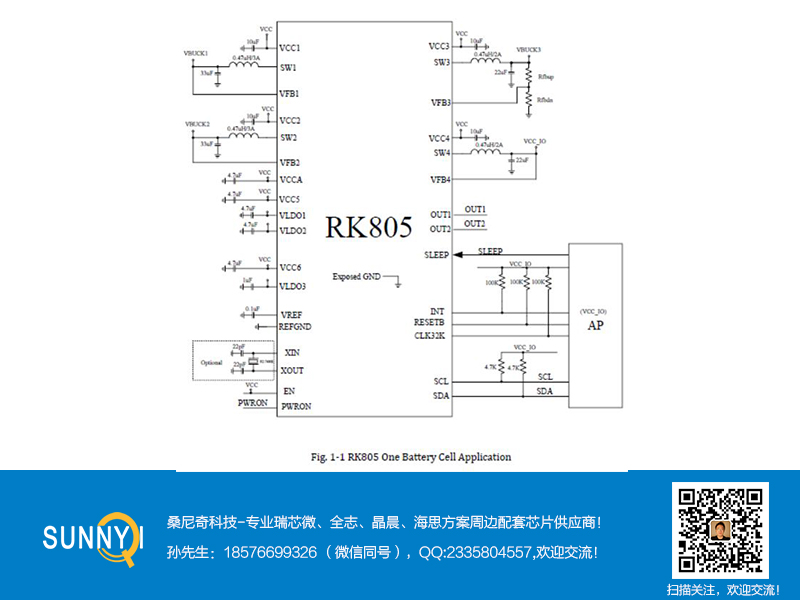

RK805的典型應用電路圖:




RK805的(BOOT=0)時序分析圖

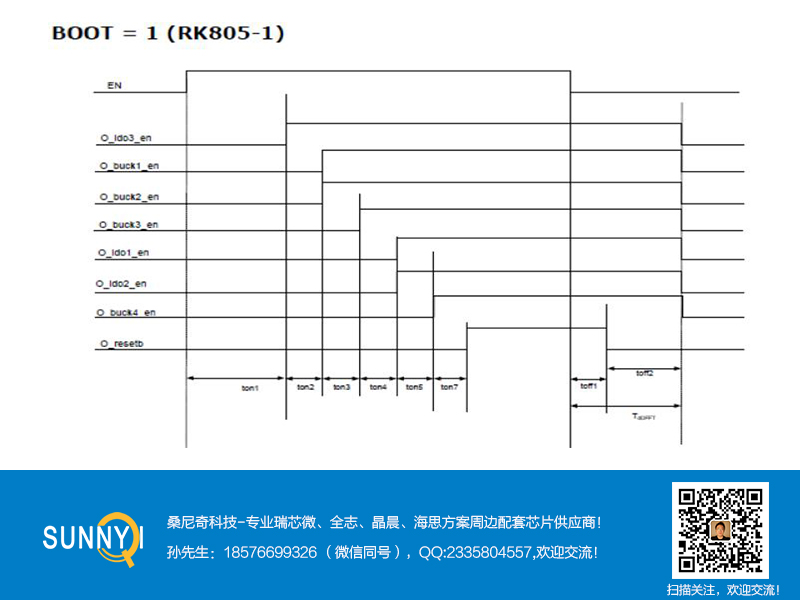

RK805的(BOOT=1)時序分析圖

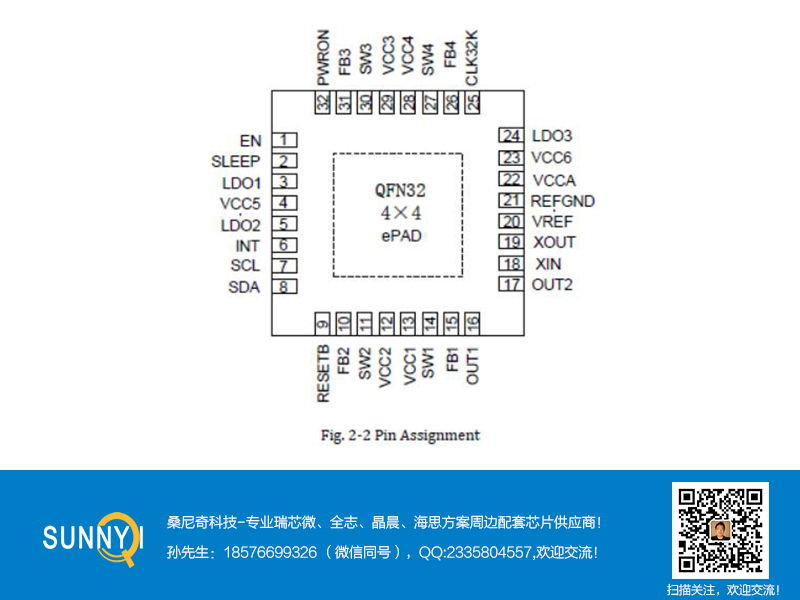

RK805的封裝圖:

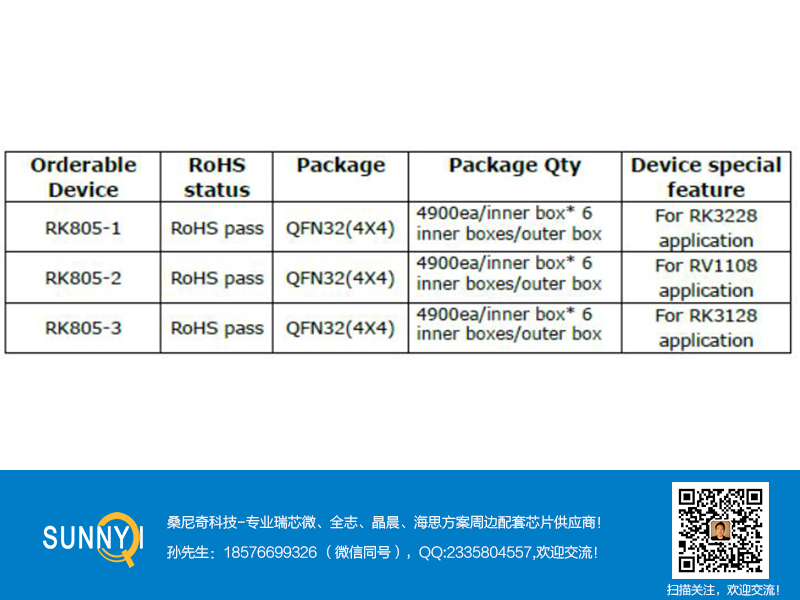

RK805的訂購信息:

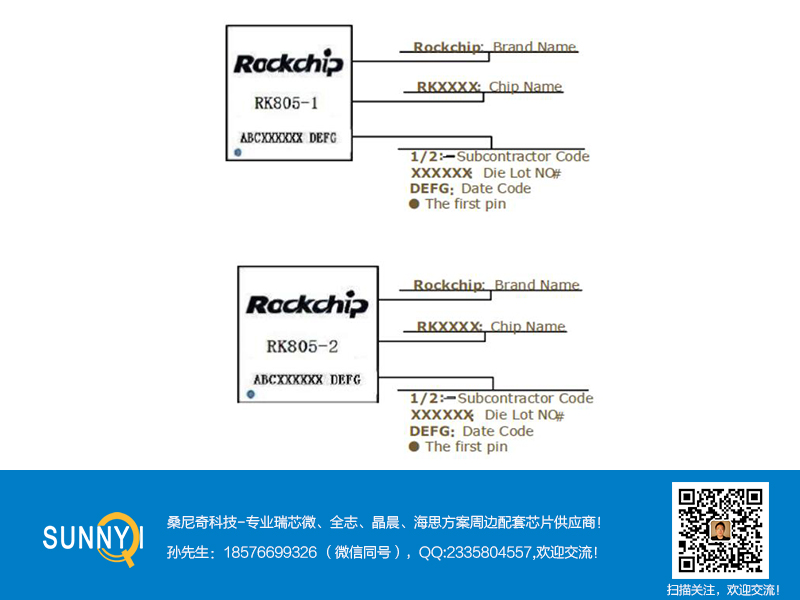

RK805Mark絲印圖:


桑尼奇科技專業供銷Rockchip(瑞芯片)、Allwinner(全志)Amlogic(晶晨)、海思主控及方案周邊配套芯片如主控(RK33993288336831883128等)、PMURK808RK818RK805ACT8846等)、網絡芯片(RTL8211RTL8201IP101GR等),歡迎咨詢,桑尼奇孫生,18576699326QQ:2335804557

(以上信息由深圳市桑尼奇科技有限公司提供www.zuanzan.cn)
