ETA2843是上海鈺泰科技推出的一款寬輸入范圍、高效率、高頻DC-DC降壓型開關穩壓器，能夠提供高達0.4A的輸出電流。該電流模式PWM控制轉換器具有750KHz的固定開關頻率，允許使用陶瓷輸入和輸出電容以及小型電感器等小型外部元件。ETA2843還采用專有控制方案，將器件切換為電源在輕載時節省模式，從而延長高效運行的范圍。OVP功能可保護IC本身及其下游系統免受輸入電壓浪涌的影響。借助OVP功能，IC輸入電壓可以高達42V，從而成為智能電表等工業應用以及汽車應用的理想解決方案。
在汽車系統中，電力來自電池，其電壓通常在9V至24V之間。包括冷啟動和雙電池跳啟動，最小輸入電壓可能低至4V，最高可達36V，甚至更高的瞬態電壓。有了這些高輸入電壓，線性穩壓器不能用于高電源電流而不會使穩壓器過熱。相反，必須使用ETA2843等高效率開關穩壓器來降低散熱。
ETA2843是一顆耐壓高至42V，輸出電流0.4A的異步降壓轉換器。ETA2843是專為智能電表的需求特別優化設計。其采用特別的PWM控制技術，空載時不跳頻，頻率不會跌入500KHz從而影響載波通訊。并在12V輸出國網標準單相表125mA輸出時效率達到93%，三相表400mA輸出時效率達95%。同時又可以實現電表要求的超小的紋波。ETA2843是行業中電感限流最小的，保證輸出短路時，對前級供電變壓器的影響最小，不會“拉死”前級供電，影響其他供電回路。
如有需要可按以下方式聯系QQ：1735477079 手機：18576774167，原裝現貨，歡迎交流。（更多詳情）
ETA2843 特征：
1、從4V到38V寬輸入工作范圍
2、輸入隔離電壓42V
3、20V轉12V時效率高達95％
4、輕載時高效率PFM模式
5、能夠提供0.4A電流
6、無需外部補償
7、電流模式控制
8、邏輯控制關閉
9、熱關斷和UVLO
10、封裝：SOT23-6
ETA2843 應用范圍
1、 智能儀表
2、 工業應用
3、 汽車應用

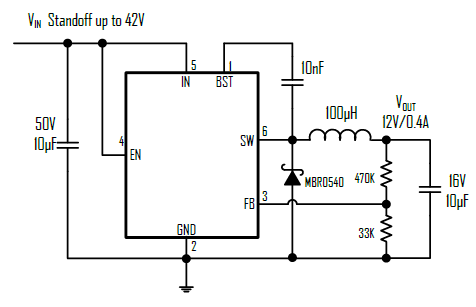

ETA2843 典型應用電路：
(以上信息由深圳桑尼奇科技有限公司提供)
