FUSB302是仙童FAIRCHILD推出的一款旨在幫助系統設計人員實現具有少量可編程性的DRP/SRC/SNKUSB Type-C接口。FUSB302執行的USB Type-C檢測，包括連接和定向。FUSB302集成了USB BMC電力輸送協議的物理層，允許高達100W電源和角色互換。BMC的PD模塊全面支持Type-C規格的替代接口。提供參考代碼，使得 FUSB302 能夠在多個內嵌控制器平臺間輕松實現 Type-C 和 USB BMC 電力傳輸協議。如需了解更多FUSB302的芯片信息，可聯系桑尼奇肖生，MP：18576774167，QQ：1735477079。（更多詳情）

一、FUSB302的特性：

1、通過自主 DRP 切換實現雙角色功能

2、能夠根據具體的連接，連接主機或設備。

3、軟件可配置為專用主機、專用設備或雙角色

---專用設備可采用具有固定 CC 和 VCONN 通道的 Type-C 插座或 Type-C 插頭運行。

4、完全支持 Type-C 1.1， CC 引腳集成以下功能：

---作為主機進行連接/斷連檢測

---作為主機進行電流性能指示

---作為設備進行電流性能檢測

---音頻適配器附件模式

---調試附件模式

---有源電纜檢測

5、將 CCx 集成到 VCONN 開關中，具有過流限制，支持 USB3.1 全功能數據線。

6、USB 電力傳輸 (PD) 2.0、版本 1.1 支持

---自動 GoodCRC 報文響應

---如果需要，自動軟復位重新發送的報文

---如果未收到 GoodCRC，自動嘗試重發報文

---電池電量耗盡支持（沒有加電時的 SNK 模式支持）

7、自動硬復位發送的順序集

8、采用 WLCSP9 (1.215 mm x 1.260 mm) 和MLP14（2.5 mm x 2.5 mm，0.5 mm 節距）封裝

9、低功率運行：ICC = 25 μA（典型值）

二、FUSB302的應用：

1、智能手機

2、平板電腦/筆記本電腦

3、電源適配器

4、相機

5、加密狗

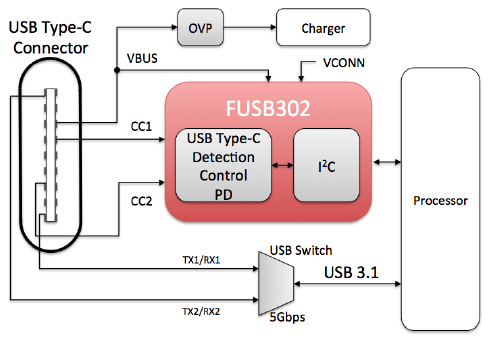

三、FUSB302的原理框圖

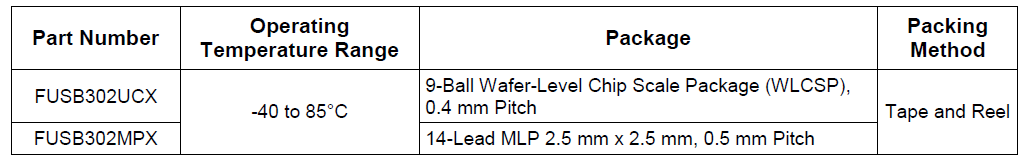

四、FUSB302的采購信息

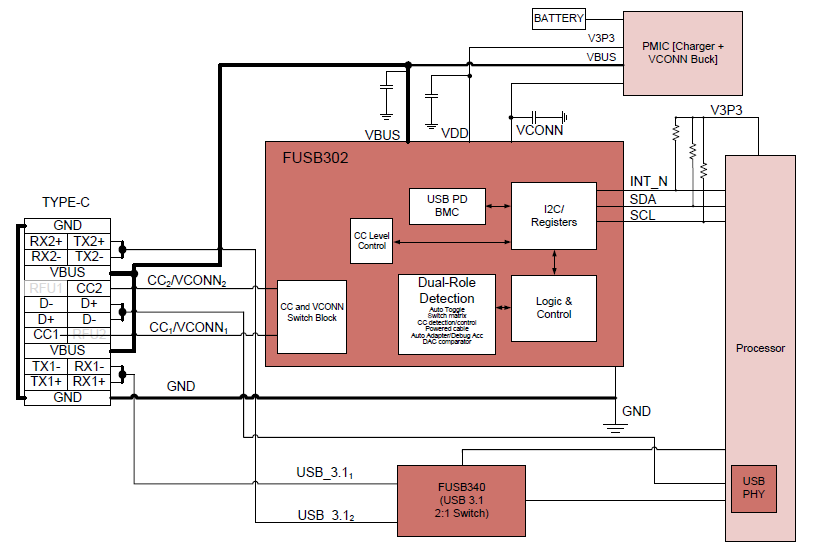

五、FUSB302的典型應用

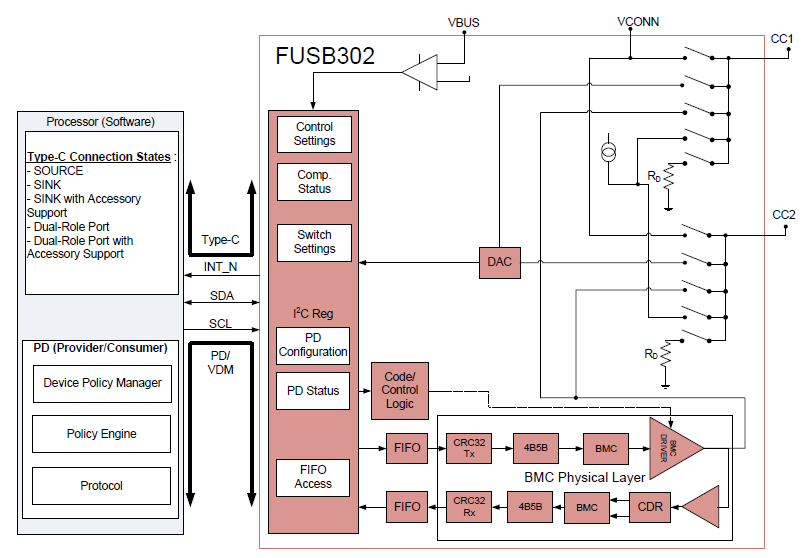

六、FUSB302的功能框圖

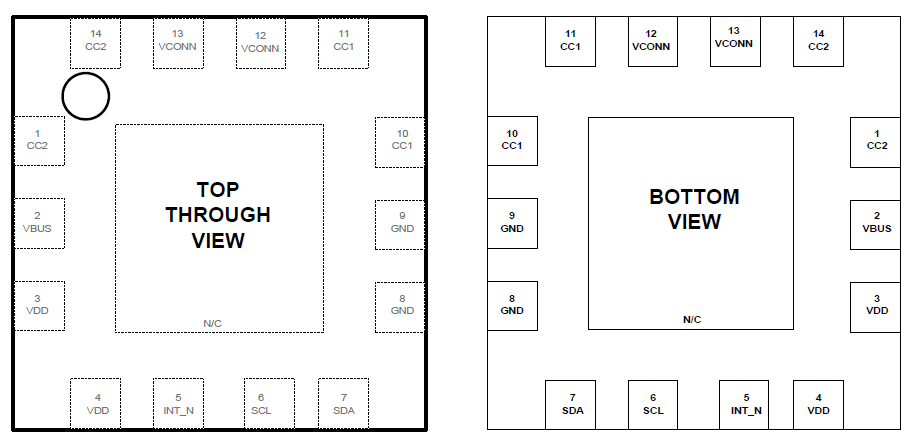

七、FUSB302的引腳信息

                                    FUSB302MPX Pin Assignment                                                          FUSB302UCX Pin Assignment

Type-C規范協議已經得到廣泛的應用，越來越多的產品加入這個集體，意味著Type-C控制器將有廣闊的市場。筆者也一直有關注著瑞芯微推出的每一款主控芯片，其中RK3399方案中便將FUSB302作為一顆特征料列入了參考設計中，如您有FUSB302這方面芯片的需求，可按以下方式聯系肖生QQ：1735477079  MP：18576774167。
