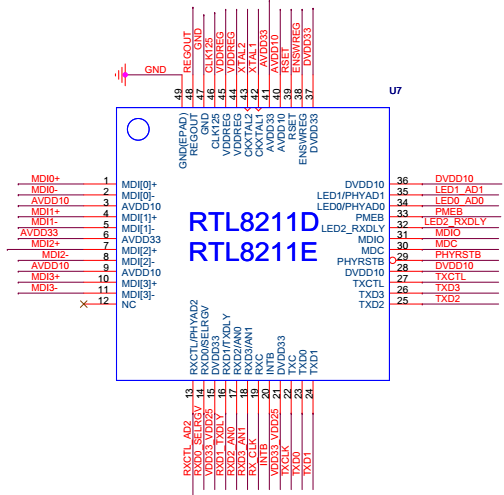

RTL8211E應用(六)之應用電路原理圖RGMII接口設計

RTL8211E應用主要包括電源部分設計、MDI接口設計、RGMII接口設計以及接口管理設計等四部分組成,小編針對各部分具體應用做分解整理,如有不正確之處,歡迎指正。桑尼奇孫生:18576699326QQ:2335804557更多詳情)。

三、RTL8211ERGMII接口設計

MII是英文Medium Independent Interface的縮寫,翻譯成中文是“介質獨立接口”,該接口一般應用于MAC層和PHY層之間的以太網數據傳輸,也可叫數據接口,MII即Reduced MII、是MII的簡化。與MII接口相比,GMII的數據寬度由4位變為8位,GMII接口中的控制信號如TX_ER、TX_EN、RX_ER、RX_DV、CRS和COL的作用同MII接口中的一樣,發送參考時鐘GTX_CLK和接收參考時鐘RX_CLK的頻率均為125MHz(1000Mbps/8=125MHz)。

RGMII連接屬于高速信號連接,對RGMII線路設計時時需特別注意,RTL8211E/RTL8211EGMAC之間的不能超過2.5inch

RGMII時鐘信號與數據信號之間需要留20mils的間距,GMII 接收與發送布線長度之差還要超過100mils

RGMII的布線都有一塊沒破壞的完整地平面。

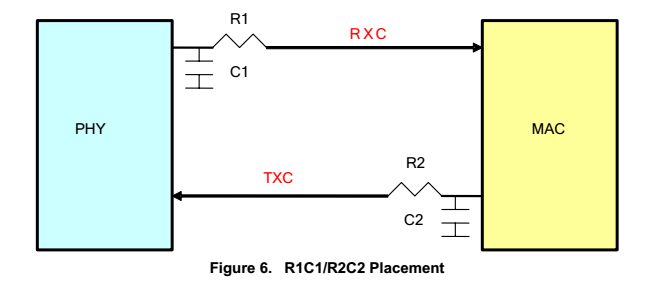

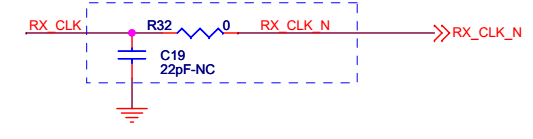

為了EMI考慮,需要在PHY芯片RXC端放置一個RC濾波,并在MAC芯片TXC端放置一個RC濾波。




桑尼奇專業供應網絡芯片,涉及USBRJ45芯片、千兆網絡PHY芯片、百兆網絡PHY芯片、千兆/百兆網絡集線器芯片等,涵蓋有RealtekICplusTISMSCMicrel等品牌,具本型號有RTL8152B/RTL8153BRTL8211ERTL8211FRTL8201CPRTL8201FIP101GRDP83848LAN8720等,可提供樣品或型號推薦,歡迎咨詢。桑尼奇孫生:18576699326QQ:2335804557.
