SY8088

SY8088是一個高效率同步降壓直流/直流1.5mhz能夠提供高達1A的輸出電流調節器電路。它可以在寬輸入電壓范圍內工作,從2.5V5.5V,并集成主開關和非常低的RDSON)的同步開關,以盡量減少導通損耗。它一般用于便攜式導航設備、機頂盒、USB加密狗、媒體播放器、智能手機這些領域。QQ:3259054252 TEL18820170705  劉生 歡迎大家一起探討交流!〔深圳桑尼奇科技有限公司

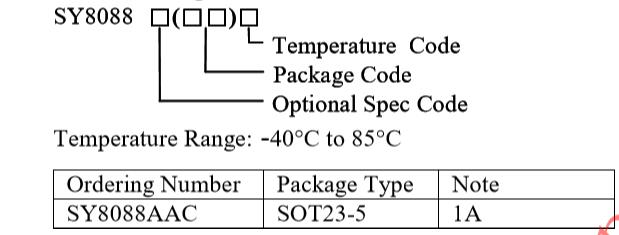

SY8088采購信息:

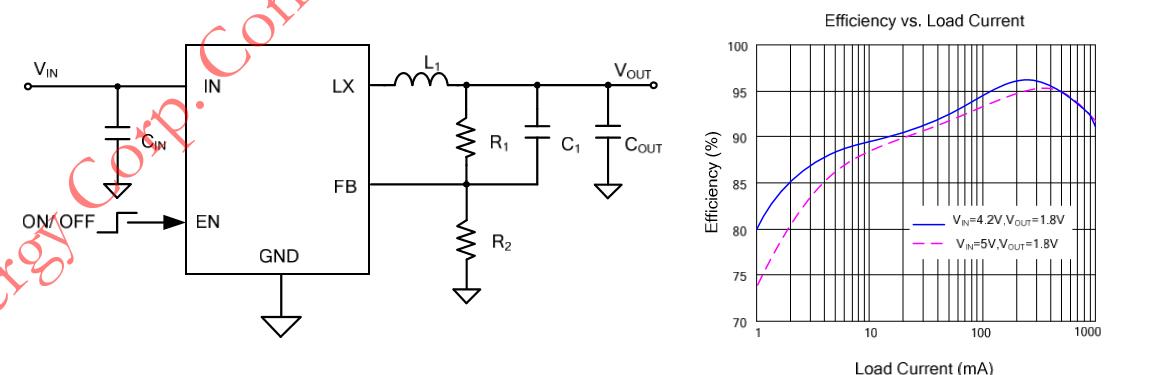

SY8088典型應用:

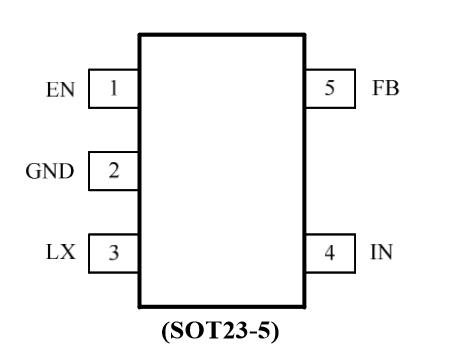

SY8088 引腳說明


EN  1. 使能控制。拉高開。不浮

GND  2. 接地引腳

LX  3. 電感引腳。將此引腳連接到電感器的開關節點。

EN   4. 輸入引腳。該引腳到GND引腳去耦至少4.7uF縮小陶瓷電容器

FB    5. 輸出反饋管腳。此引腳連接到輸出電阻分壓器的中心點(如上圖左圖所示)程序輸出電壓VOUT = 0.6 *1 + R1/R2)。添加可選的C110PF ~ 47pf)加快瞬態響應。

SY8088是一種高效1.5mhz同步降壓DC-DC轉換器能夠提供高達1A的輸出電流。它的工作在寬輸入電壓范圍,從2.5V5.5V,并集成了主開關和非常低的RDSON)的同步開關,以盡量減少傳導損耗。

因為在sy8088 IC的集成度高,在此基礎上集成穩壓器應用電路簡單。只有輸入電容CIN,輸出電容Cout,輸出電感L和反饋電阻(R1R2)需要被選定為目標應用規范。

選擇R1R2的程序正確的輸出電壓。為了盡量減少輕載下的功率消耗,最好選擇R1R2的大電阻值。一個價值萬?1M?之間是高度推薦的電阻。如果R2 = 120k?選擇R1,然后可以計算為:


在這里希望能幫到各位!你們的支持,是我們無限的動力!如果有這個物料及其他矽力捷的物料型號都可以聯系我QQ:3259054252 TEL18820170705  劉生(以上信息由深圳桑尼奇科技有限公司)
