不懂RK808的這個細節,搭配它小心燒主控CPU

     RK808是瑞芯微推出的一款電源管理芯片,該芯片集成有4路降壓DC-DC轉換器,8路高性能LDO2路低Rds開關,具有I2C接口,同時可支持程控時序和時鐘信號。RK808如何搭配應用? QQ:255580455718576699326,桑尼奇孫生,歡迎交流。更多詳情



其中通道電壓具體分布如下:

CH1通道為一路同步降壓轉換穩壓器,最大支持電流5A

CH2通道為一路同步降壓轉換穩壓器,最大支持電流5A

CH3通道為一路同步降壓轉換穩壓器,最大支持電流3A

CH4通道為一路同步降壓轉換穩壓器,最大支持電流5A

CH6~CH13為八路低壓差線性穩壓LDO

CH14~CH15為兩路低Rds開關;

目前RK808RK808-BRK808-CRK808-D3個版本,3個版本的PMU是針對不同主控應用,其中RK808-BRK808-C一般與RK3288配合,RK808-D一般與RK3399主控配合。不注意這個細節,混亂搭配它容易將主控CPU燒毀。

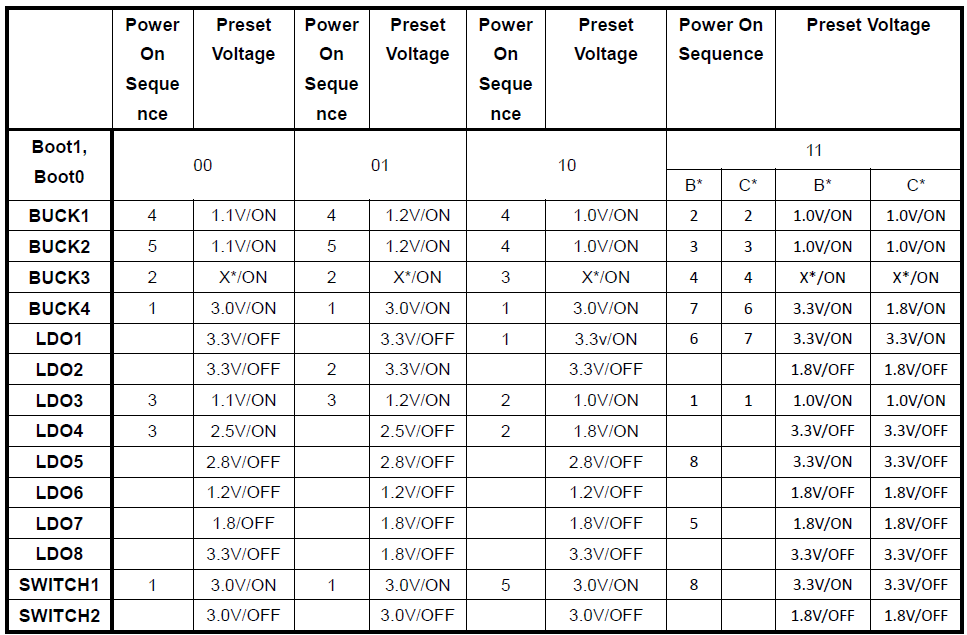

主要原因是:RK808-BRK808-CRK808-DBoot11的啟動時序存在不一致具體時序分配如下:


比如對應于B版本在第6時序時啟動的是LDO1 電壓3.3V,而C版本啟動的是BUCK4 電壓是1.8V,電壓和電流都不一致,混用極易燒毀主控CPU。應用時一定需要注意。

桑尼奇科技專業供應瑞芯片主控芯片、PMU及外圍的配套芯片,有樣品需要支持或關于主控RK3288RK3399PMU RK808RK818配合使用的方案相關信息,歡迎隨時咨詢,桑尼奇科技孫生,18576699326QQ2335804557

(以上信息由深圳桑尼奇科技有限公司提供)
