工程師應該如何為自己的應用選擇正確的音頻功放?(干貨分享)

簡單來講,音頻功放就是將一個微小的信號放大到一個可用的級別,但完全保持原信號的所有信息。這個過程可以認為是一個線性放大的過程,放大的輸出信號是輸入信息的完整線性展現。

目前行業中存在多種音頻放大技術,但每種放大技術都有各自的特點,所以了解每個音頻放大技術的特點成為如何選擇合適音頻功放的必需環節。預了解更多歡迎與桑尼奇孫生,溝通交流,18576699326QQ:2335804557!更多詳情

常規來講音頻功放IC主要有如下類型:Class A ClassB Class ABClass DClass GClass DGClass H

Class A型功放是最簡單的一種音頻功放類型,它是將輸入信號完整的線性放大,是最具有線性化的一種功放,但這種功放轉換效率比較低,主要應用于要求高線性,同是功率又足夠大的產品中。


Class B型功放采用的是一種推-拉放大拓撲結構,ClassB型放大器的輸出信號由一個一正一負的晶體放大器的輸出組成。為了復現輸入信號,每個晶體放大器只傳導一半周期的信號波。這一特征便使得功放能夠處理零電流的情況,相比Class A來講,Class B效率有所提高。但這一效率的提高是以降低音頻質量產生的,當處理低功率音頻信號時,ClassB型功放容易出現交叉失真的現象。在低功率的應用中一般不推薦使用Class B型功放。


Class AB型功放是ClassA ClassB功放拓撲的組合,它既擁有ClassA的聲音質量,又擁有ClassB的處理效率。該技術通過偏置的方法來傳導放大一個接近于零的信號。從ClassB的介紹中我們有提及對于小信號,ClassB會引入非線性信號產成變形失真。而ClassAB采用的方式是當是小信號時,由ClassA拓撲處理,對于大信號則是由ClassB拓撲處理。ClassAB功放達到一個高信噪比,低THD+N,轉換效率可以達到65%

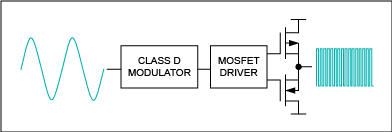

ClassD型功放是在應用產品對功耗有強烈要求的這種背景下產生,ClassD功放采用 PMW技術,通過一個變化的工作周期來近似表達模擬輸入信號,由于輸出晶體放大器開關可以完開或關,所以ClassD的效率幾乎可以達到90%以上。


ClassG型功放和ClassAB功放十分相似,只是提供了多種供電電壓,當處理微信號時,ClassG功放選用一個低供電,當信號強度增加時,ClassG會選擇一個更大合適的電壓。由于ClassG是按工況選擇合適電壓,只在要求大電壓供電時才會使用大電壓供電,而ClassAB則是一直使用大電壓供電,相比下ClassG更有效率。

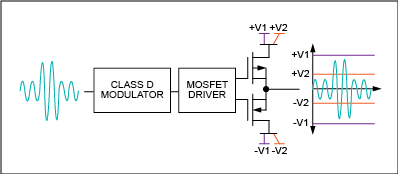

ClassDG型功放可以看成是ClassD型功放與ClassG型功放的組合,也是采用PMW技術,通過一個變化的工作周期來近似表達模擬輸入信號,然后會根據信號的大小適配合適的電源,以具有更高的效率。


ClassH型功放則是減少了輸出設備與供應源之間的損耗,使得功放能以ClassAB的效率工作而不需要考慮供電級別。


桑尼奇專業提供各類型的音頻功放芯片、音視頻CodecDAC\ADC,以及音頻橋接芯片,主要涵蓋CIRRUSLOGICDIOSGMEVEREST等品牌,可提供樣品或型號推薦,歡迎咨詢。

桑尼奇孫生:18576699326QQ:2335804557.

(以上信息由深圳桑尼奇科技有限公司提供)
