直流電源管理芯片細分:三類六種(干貨)

一、         前言

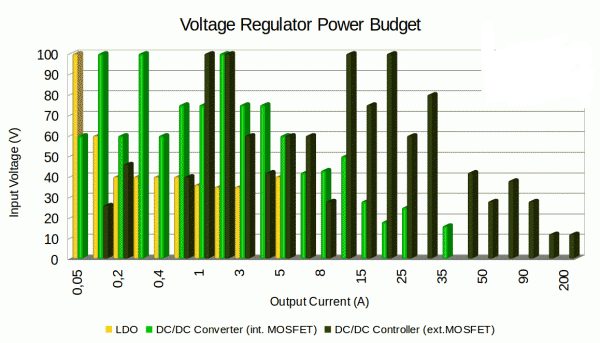

目前市場上用于電源管理的穩壓芯片,主要分為三大類,兩類采用開關切換技術,還一類采用線性變換技術。其主要分為:

(1)      內置MOSFET的開關切換型DC/DC轉換芯片

(2)      外置MOSFET的開關切換型DC/DC轉換控制器芯片

(3)      線性穩壓芯片(LDO

   關于直流電源管理芯片選型討論,歡迎咨詢交流!桑尼奇孫生,QQ:2335804557,18576699326更多詳情

二、         DC/DC轉換芯片(0.1A~25A

DC/DC轉換芯片是最常用的一種穩壓芯片,其幾乎覆蓋了大部分電子應用產品,全球超過50IC制造廠商的產品線包含此類芯片。置MOSFET的開關切換型DC/DC轉換芯片,其DC電壓輸入范圍小到幾百mV,大到100V,甚至部分產品可支持幾百VDC電壓。輸出電流從50mA100mA,甚至到25A


三、         DC/DC控制芯片(5A~250A

DC/DC轉換控制芯片是一種應用廣泛很通用的穩壓器芯片,這類芯片要求外置MOSFET和一些組件以滿足一些可選功能和特性,這也使其在實際應用中更加靈活具有柔性地形成適合的電源解決方案。也正是這種靈活性,DC/DC控制芯片較DC/DC轉換芯片應用起來更復雜,所占空間也會更大。其輸出電流可以從0.1A250And,輸入電壓范圍與DC/DC轉換芯片類似。


四、         線性穩壓芯片(0.01A~1A)

線性穩壓芯片是最容易應用的穩壓器芯片,類似三管腳方案(輸入

、輸出、接地)廣泛應用于簡單的電路應用中,僅需要一些輸入輸出電容外罟的器件。也有一些復雜的線性穩壓芯片,像NICHI,其電源能力較其他兩種穩壓芯片要小,如開始為幾mA通過一個額外配置上升到1A2A.


五、         電流控制模式的穩壓芯片(0.05~4.5A

前三種穩壓芯片皆是電壓控制型的,除了這三種,目前還有一種通過電流控制的穩壓芯片,這種芯片主要應用于需要穩定電流的LED驅動。對于LED來說,它自身屬于小功率器件,所以只有在小電流的狀態下才能配置上100V的電壓。LED 驅動芯片能提供給背光LED屏提供幾mA的驅動電流也可為手電筒或高亮度產品提供1A~2A的驅動電流。


六、         PMIC多通道穩壓芯片(2~58通道)

電源管理芯片是一種集多種不同穩壓器于一體的電源芯片,該芯片包含多個功能塊,通常會包含2~3DC/DC壓降型轉換芯片和2~6個線性穩壓芯片。簡單的PMIC一般帶有2~3個輸出通道,通常帶1~2DC/DC壓降型轉換和1~2LDO。對于復雜的PMIC其輸出通道可達58個,且包含多個功能塊,如電池充電,A/D轉換、數字I2C接口,GPIO接口等。PMIC的輸入電壓通常為2.5V~5.5V,對于帶鋰電池充電的PMIC可接受4.5~18V的輸入電壓,部分產品其輸入電壓可達40V
