RTL8211EG RTL8211E布線注意事項

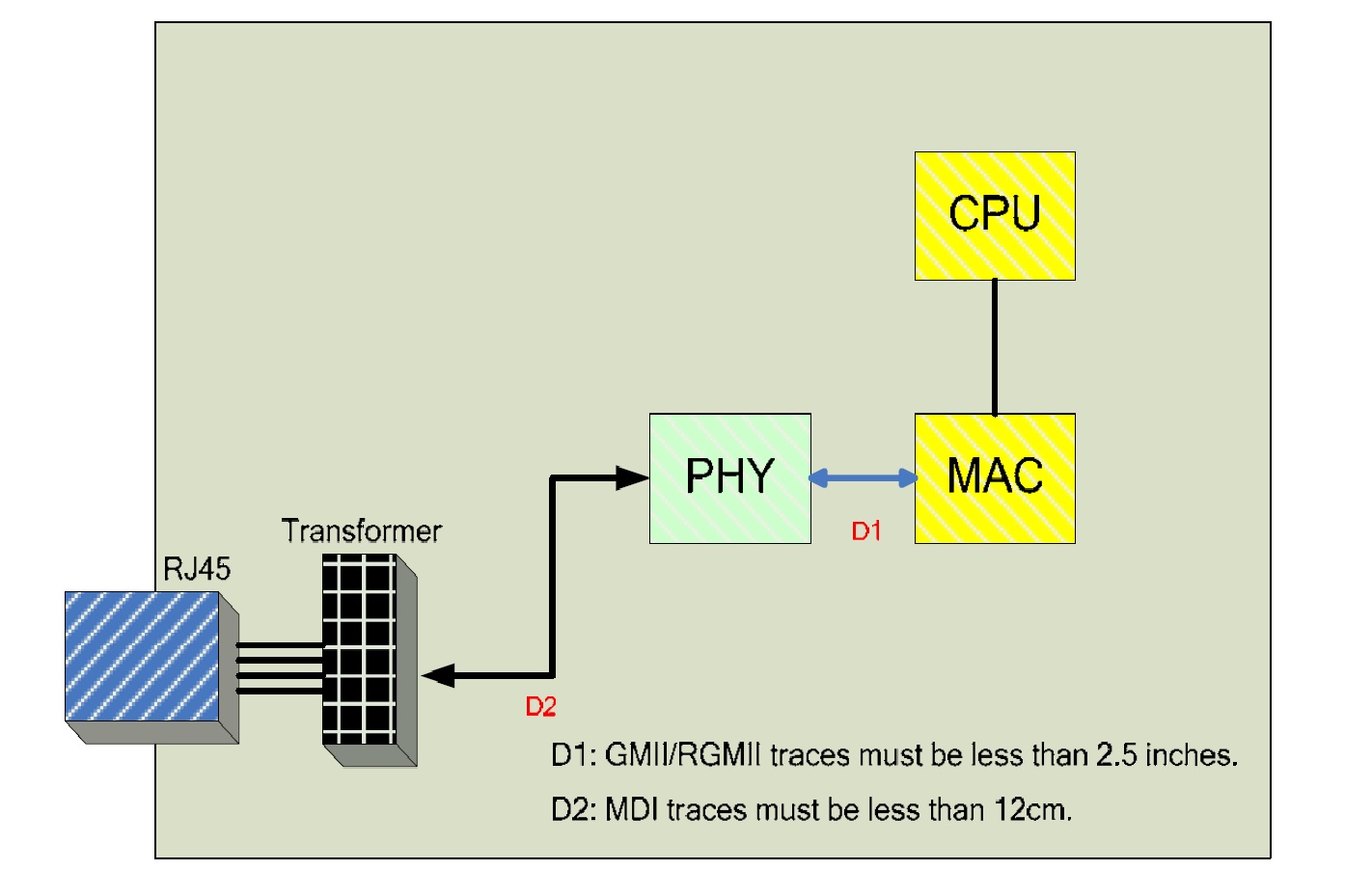

RTL8211E,RTL8211EG為了達到布線優化,需要注意以下事項。首先是各個元器件之間的距離。PHY離開MAC的距離最好不要不超過2.5 inchesPHY與變壓器之間的距離盡量不要超過300px

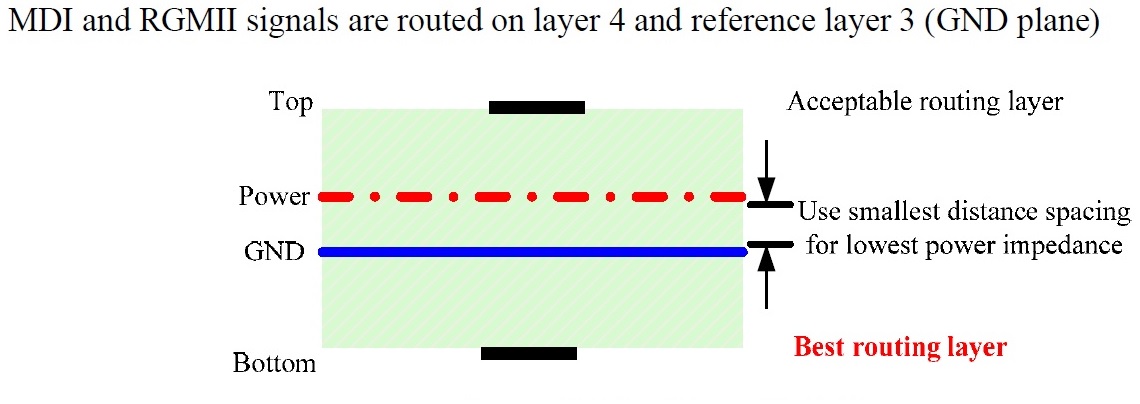

疊層的安排,建議如果四層板的情況下,可以按照以下的疊層安排。走線以地層作為參考,其次可以以power層作為參考。

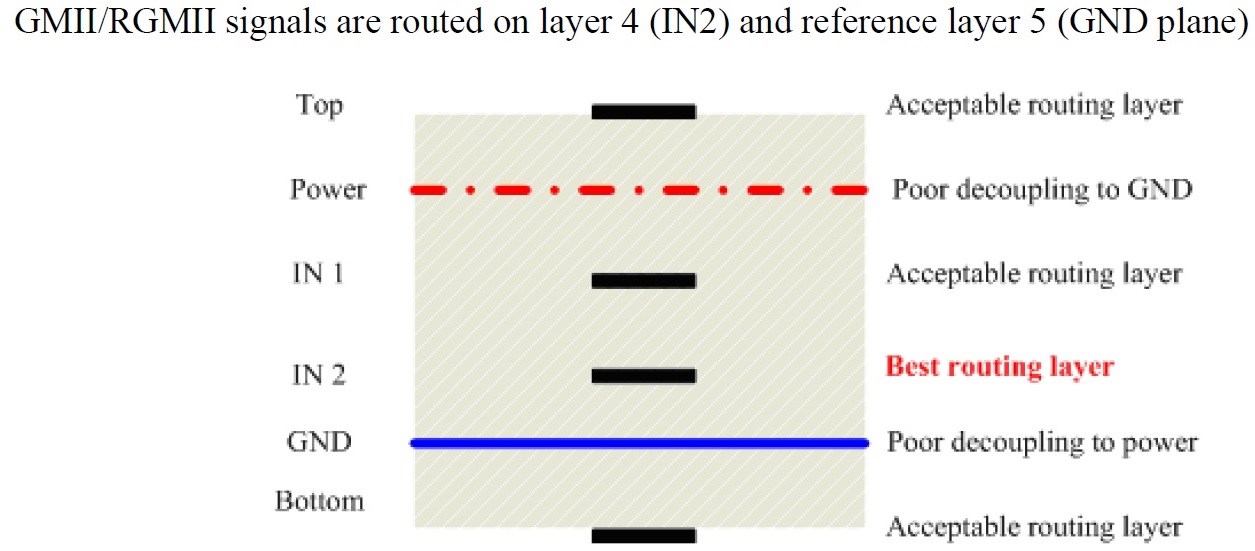

如果布線考慮六層板,可以按照以下兩種疊層結構來布線。







關鍵型號的處理。

Rx clock信號:

1,  布線盡量短。

2,  布線盡量不要跨越不同層,盡量減少過孔最小過孔和層的改變。

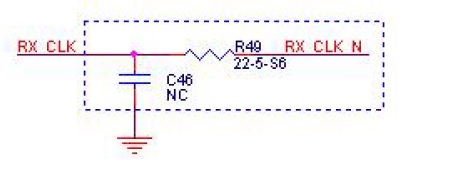

3,  放置過濾網絡器件以減少EMI影響。過濾網絡如下圖所示:


MDI信號的處理

1,  注意阻抗的處理,MDI的阻抗在共模情況下為50歐姆,在差分的情況下為100歐姆。

2,  MDI信號布線距離盡量小,最大不超過300px

3,  差分對之間的距離不得小于30mil以減少串擾。

4,  在差分線對上盡量不使用過孔。

5,  差分線上盡量不穿越不同的電源層。
