國產極高性價比LNA低噪聲放大器方案,沒有之一(干貨分享)

  低噪聲放大器(low-noise amplifierLNA)是一類特殊的電子放大器,一般用作各類無線電接收機的高頻或中頻前置放大器,以及高靈敏度電子探測設備的放大電路,以便于后級的電子設備處理。其主要應用于GPS、北斗等導航定位模塊和有源天線,行車記錄儀等具有導航定位功能的產品以及智能手機、平板電腦、智能手表等可穿戴產品上。

    一般來自天線的信號一般都非常微弱,所以我們常將低噪音放大器放置在非??拷炀€的部位,以減小信號通過傳輸線的損耗,而LNA的特性直接影響著整個接收機接受信號的質量。我們常評價一個低噪聲放大器LNA的性能,一般主要考量LNA的以下幾個指標:(1)噪聲系數;(2)增益G;(3)功耗;(4)頻率范圍;(5)動態范圍;(6)輸入輸出的駐波比和反射系數;

小編今天將文章標題定為國產極高性價比LNA低噪聲放大器方案,不能來虛的,直接上干貨。小編要講的方案即為武漢矽磊推出的一款低噪聲放大器LNASW7125,該LNA適用于GPS、北斗、格洛納斯和伽利略等全球導航衛星系統,性能參數優良,外圍極其簡單,不多說,直接上數據。桑尼奇孫生,QQ:2335804557, 18576699326, 歡迎拍磚交流?。?/span>更多詳情

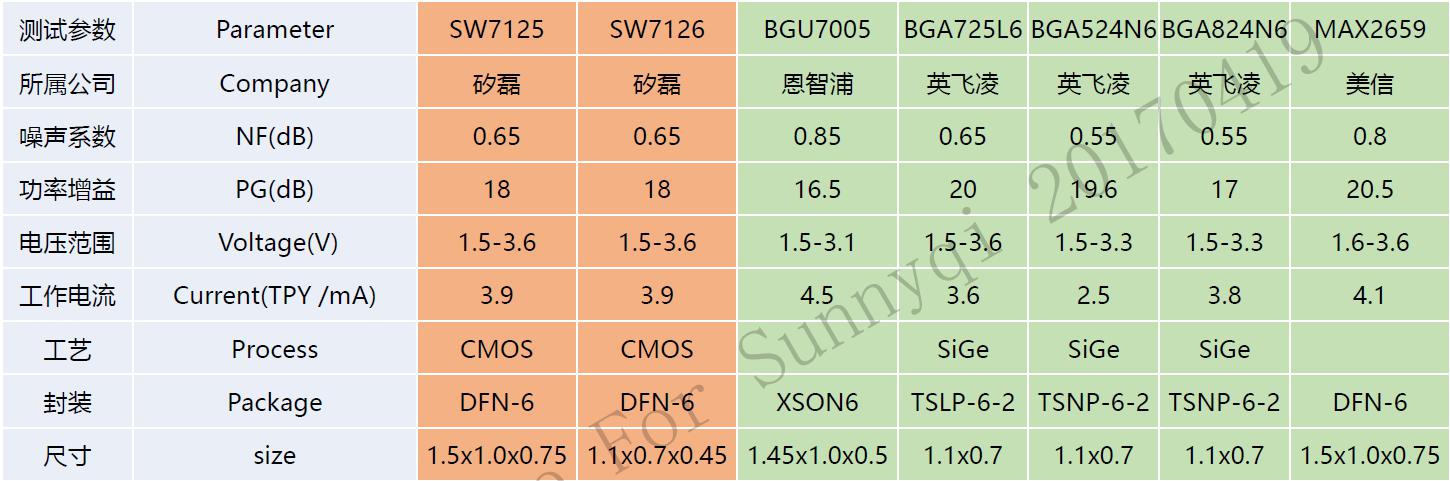

1 SW7125與國外品牌LNA性能參數對比

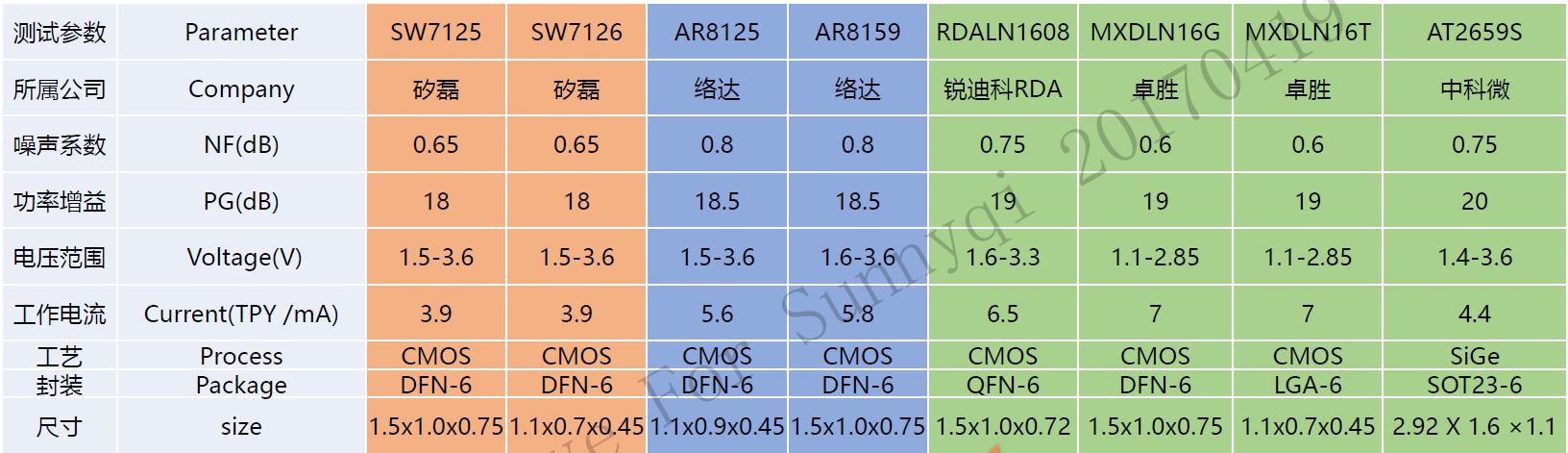

2 SW7125與國內品牌LNA性能參數對比

    基于上述測試數據,我們對LNA性能指標作細化對比,如下:

(1)噪聲系數,即為輸入信號的信噪比與輸出信號的信噪比的比值,輸入信號一般比較微弱,放大器自身的噪聲對信號的干擾可能很嚴重,理論來講噪聲系數越小越好,但由于噪聲系統與產品工作點的參數相關,一般取較合適工作環境下,較低噪聲系數的產品愈好。矽磊LNA  SW7125噪聲系數為0.65dB,在眾多品牌中噪聲系統相對較低,稍遜色于部分國外品牌,基本領先國內品牌。

(2)增益G,定義放大器輸出功率與輸入功率的比值,對于低噪聲放大器的增益要適中,既不能過大,也不能太小。過大會使下級混頻器的輸入太大,容易產生失真。但為了抑制后面各級的噪聲對系統的影響,其增益又不能太小。矽磊的SW7125增益為18dB,這個增益大小適中,俗話說“鞋合不合適,試過了才知道”,我相信矽磊的SW7125會給您一會滿意的答案。

(3)功耗,對于LNA產品一般是應用于無線產品中,該類產品有一個很重要的特點就是對能耗交要相對較高,多為電池供電。矽磊的SW7125的低功耗性能比較接地氣。1.5V~3.6V工作電壓,3.9mA工作電流,遠低于同類產品的功耗,好處不多說。

   上面講的是性能指標,那么價格呢?矽磊的這款SW7125可以PIN TO PIN 國外及國內主流品牌的同類型芯片,如美信 MAX2659 NXP  BGU6005/7005、RDA銳迪科 LN16N、Airoha絡達 AR8159、卓勝 MXDLN16G等,對于國外品牌,成本costdown30%~40%,對于國內品牌,在性能指標優越的同時,可以形成具有競爭力的單價。

深圳市桑尼奇科技有限公司為矽磊指定代理商,專業代理低噪聲放大器產品,同時亦是安卓智能硬件的配套芯片供應商,在安卓導航儀及行車記錄儀等供應鏈有很深的積累,桑尼奇孫生,QQ:2335804557,18576699326,歡迎隨時咨詢!

(以上信息由深圳桑尼奇科技有限公司提供)
