PI3HDMI412ADZBE是PERICOM品牌的HDMI多路分配器，封裝TQFN56包裝2000PCS/包。PI3HDMI412描述：1:2主動兼容的HDMI致1.3為增強信號多路分配器完全具有高級Re-Driver功能。張經理QQ：2860224697 電話：18576760724，RK3288，原裝現貨，歡迎交流。

PI3HDMI412AD特點:

l  電源電壓，VDD= 3.3V ±5%

l  兼容W/ DVI, HDMI 1.1, 1.2,和1.3信號  支持AC耦合和DC耦合輸入1:2 多路分配器

l  支持深顏色，每通道可達12-bits

l  Con gurable輸出擺幅控制(500mV, 750mV, 1000mV)

l  Con gurable預加重各級(0dB, 1.5dB, 3.5dB, 6.0dB)

l  Con gurable去加重(0dB, -1.5dB, -3.5dB, -6.0dB)

l  Con gurable均衡(1dB,3.5dB, 6dB, 8dB)

l  = 2.5Gbps數據速率（大）

l  ESD保護= 6kV (Typ)

l  輸入w/內建終端傳播延遲< 2ns輸入單向

l  包裝(Pb-free和綠色）：56-pad TQFN (ZB56）

百利通半導體的PI3HDMI412AD,有源驅動開關，解決方案是針對高清晰度視頻網絡是基于DVI/HDMI標準，TMDS信號處理。該PI3HDMI412AD是一個積極的單一渠道，二TMDS，TMDS與Hi - Z的輸出channe 多路分配器.該設備的驅動器差分信號到多個視頻顯示單位.它提供了三可控輸出擺幅，可控制水平通過引腳控制或I2C控制，根據模式的不同選擇管腳.擺動水平500mV, 700mV＆1000mV，該解決方案還提供了一個獨特的先進的預加重技術，以增加它們的上升和下降時間在減少遠距離傳輸。大DVI/HDMI數據1.65Gbps匯率提供1920x1080，分解所要求的下一代HDTV和PC圖形產品.由于其積極單向的功能，這開關去才簽署方可使用的視頻驅動程序的身邊.對于電腦圖形應用程序，在駕駛員側到設備sits切換多個顯示單元，如PCLCD顯示器，投影機，TV,tc.PI3HDMI412AD是業界rst積極DVI/HDMI兼容的開關，從而保證高傳輸帶寬視頻流，終從電腦圖形顯示裝置的來源。

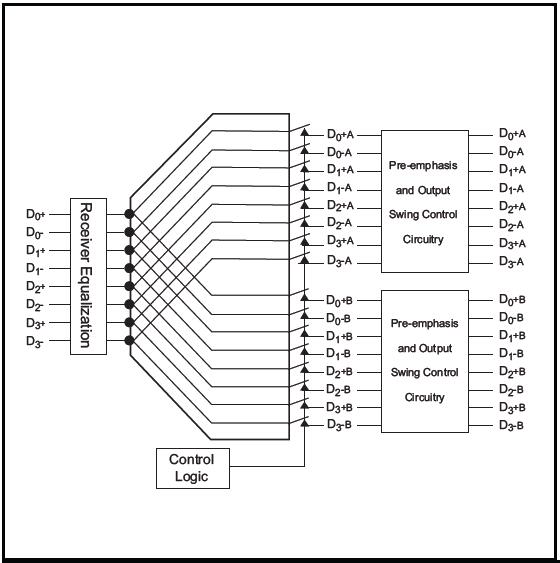

PI3HDMI412AD的功能框圖如下：

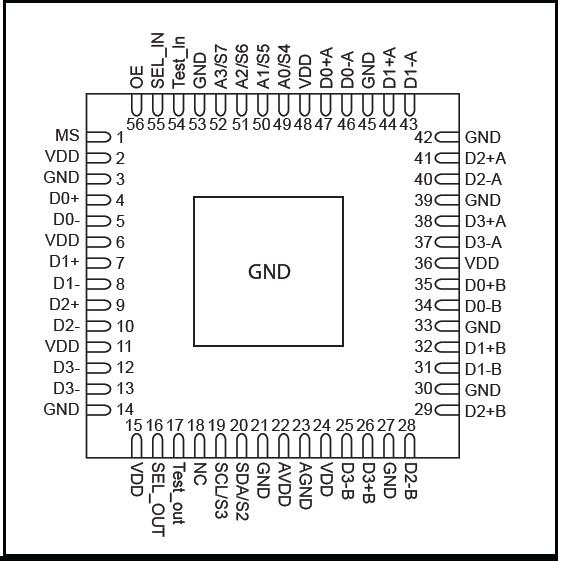

PI3HDMI412AD的引腳圖如下：
