SY7208是矽力杰（SILERGY）推出的一款內置N-MOSFET開關，1MHz ，2A的DC/DC升壓芯片。該芯片輸入范圍可達：3~25V，效率高達90%。

對于一款升壓IC，如何配置其外圍電路，今天小編以一實際案例對SY7208做一下解析，歡迎討論咨詢，桑尼奇科技孫生，18576699326，QQ:2335804557。（更多詳情）

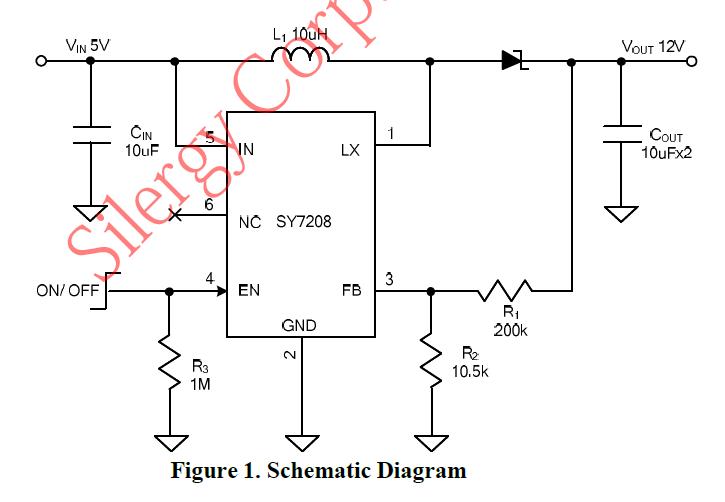

1、  SY7208 Datasheet典型電路

輸入電壓5V, 輸出電流200mA~500mA, 其中200mA轉換效率最高，外圍配置電路：

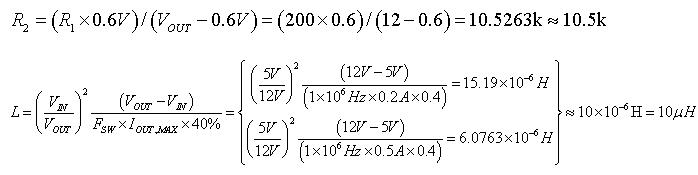

具體計算：

2、實際應用情況：

輸入電壓3.7V, 輸出電流1.2A~1.8A,  外圍配置電路：

R1=200K

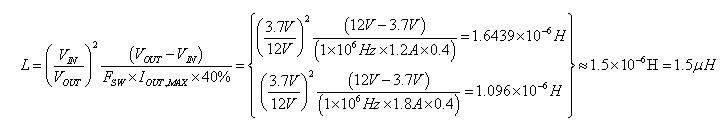

具體計算：

以上是對SY7208應用做的一次解析，如需推薦合適DC/DC型號及設計參數咨詢，請隨時聯系桑尼奇孫生，18576699326，QQ:2335804557。
