Realtek(瑞昱半導體)公司的RTL8211E-VB-CG / RTL8211E-VL-CG / RTL8211EG-VB-CG是符合10Base-T,100Base-TX和1000Base-TIEEE 802.3標準的高度集成的以太網收發器。它提供了通過CAT 5 UTP電纜或CAT 3 UTP(僅10Mbps)電纜傳輸和接收以太網數據包的所有必要物理層功能。。
RTL8211E / RTL8211EG采用先進的DSP技術和模擬前端(AFE),通過UTP電纜實現高速數據傳輸和接收。在RTL8211E / RTL8211EG中實現了交叉檢測和自動校正,極性校正,自適應均衡,串擾消除,回波消除,定時恢復和糾錯等功能,以提供10Mbps,100Mbps或更高的傳輸和接收能力 1000Mbps。
MAC和PHY之間的數據傳輸通過1000Base-T,10Base-T和100Base-TX的簡化千兆位媒體獨立接口(RGMII)。
RTL8211E以太網收發器在廣告機、網絡播放器、交換機、集線器、網絡攝像機和數字電視中運用廣泛。例如在以ROCKCHIP(瑞芯微)高端方案RK3288為主流的廣告機中幾乎成為標配,桑尼奇科技長期大量現貨供應,并可提供設計參考及技術支持等服務。如需了解更多信息按以下方式聯系肖生QQ:1735477079 手機:18576774167,原裝現貨,歡迎交流。(更多詳情)
RTL8211E-VB-CG特征:
1、1000Base-T IEEE 802.3ab標準
2、100BASE-TX IEEE802.3u標準
3、10Base-T IEEE 802.3標準
4、支持RGMII
5、支持IEEE 802.3az-2010(節能以太網)
6、內置網絡喚醒
7、支持中斷功能
8、支持并行檢測、交叉檢測和自動校正、自動極性校正
9、支持PHYRSTB內核電源關閉
10、基線漂移校正
11、綠色以太網(僅限1000 / 100Mbps模式)
12、內置開關穩壓器
13、0.11μm工藝,功耗非常低
14、QFN48綠色封裝,QFN64封裝(RTL8211EG)
RTL8211E-VB-CG應用
1、網絡接口適配器
2、MAU(媒體訪問單元)
3、CNR(通信和網絡提升機)
4、ACR(高級通信提升卡)
5、廣告機
6、網絡攝像機
7、以太網集線器
8、以太網交換機
此外,RTL8211E可用于任何需要UTP物理連接的以太網MAC的嵌入式系統。

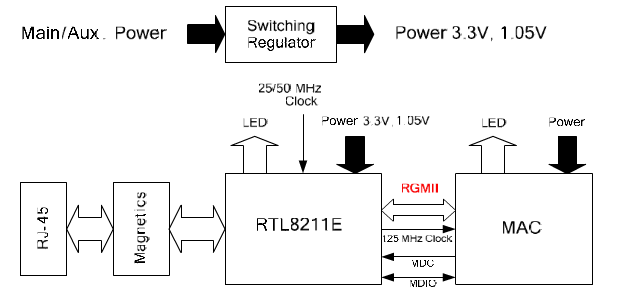

RTL8211E-VB-CG應用圖

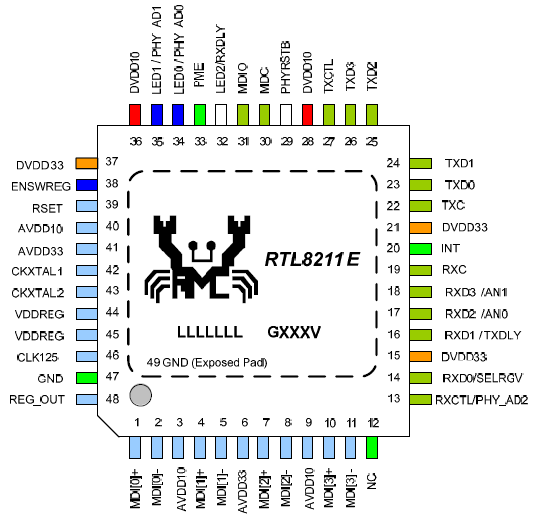

RTL8211E-VB-CG引腳圖
RTL8211E-VB-CG采購信息
(以上信息由深圳桑尼奇科技有限公司提供)
