SGM9116XS/TR是集三視頻緩沖區6dB增益的軌到軌輸出驅動器和三第三輸出重建濾波器，它具有35mhz -3dB帶寬和160v /μ的轉換率。sgm9116提供改進的圖像與無源LC濾波器和離散濾波器相比執行的解決方案。從單一用品經營范圍從2.5V至5.5V沉+超低27.5ma靜態電流，該sgm9116非常適合電池供電應用。

SGM9116XS/TR可直流耦合或輸入交流耦合視頻信號，如DAC的輸出。內部二極管如果交流耦合，可以使用鉗位電路和偏置電路需要輸入。sgm9116還集成了一個內部避免同步脈沖被截?cái)嗟碾娖揭莆浑娐凡⒃试S直流耦合輸出。sgm9116能帶動DC或交流耦合的單（150Ω）或雙（75Ω荷載。QQ:3259054252  TEL：18820170705原裝現貨，歡迎交流。（更多詳情）

SGM9116的典型電路圖如下：

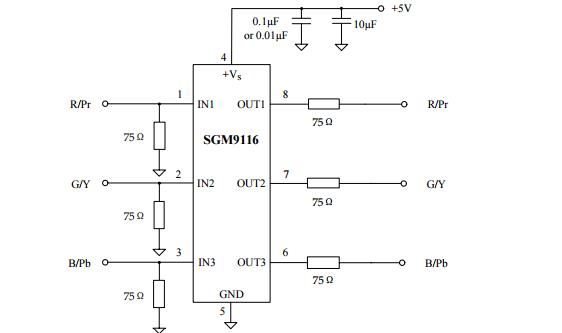

圖1 直流耦合應用示意圖

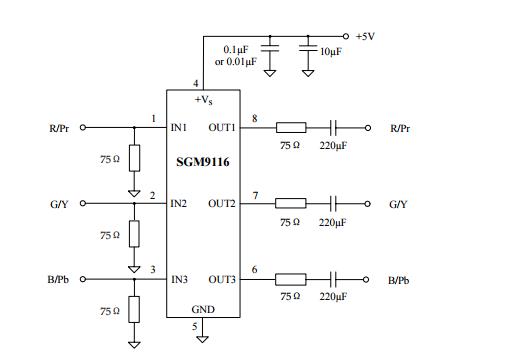

圖2 輸入直流耦合和輸出交流耦合應用示意圖

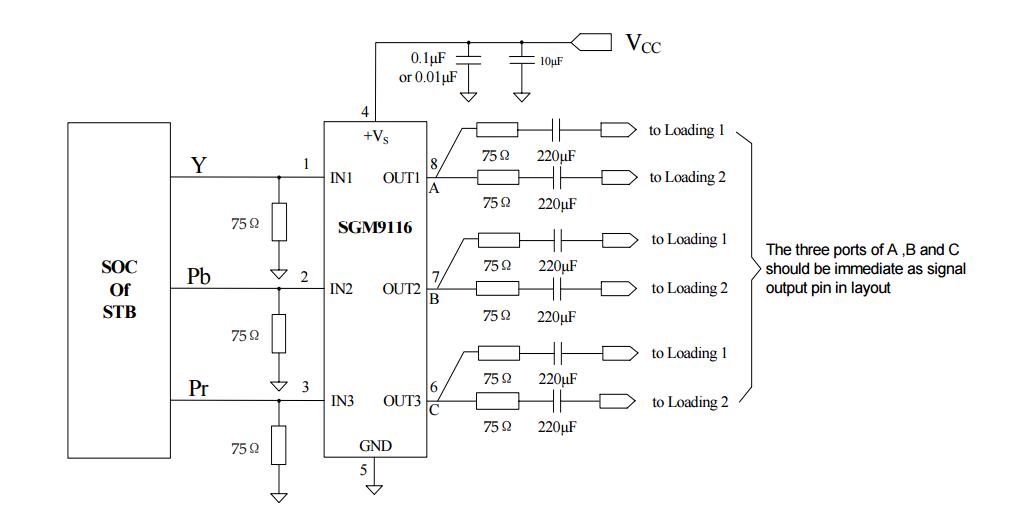

圖3 推薦直流耦合電路原理圖機頂盒應用

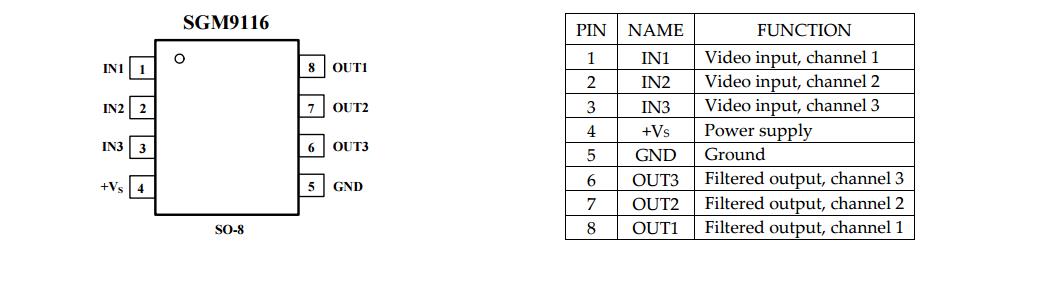

SGM9116引腳配置（俯視圖）                  引腳描述
